取芯机

一、SYD-QXJ沥青试件取芯机
▲SYD-QXJ沥青试件取芯机产品介绍
本仪器是根据中华人民共和国行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中对沥青混合料试件的要求,为获取高质量的沥青混合料圆形芯状试件而设计制造的专用取芯机。本仪器设计有沥青混合料试件取芯专用夹具，可为各沥青生产企业、公路、桥梁建设单位和各相关大专院校、科研院所等实验室，钻取精准的沥青混合料芯状试件。
本仪器结构紧凑，体积小，占地少，节省实验室空间，取芯规格多样，操作方便，是各相关单位和部门S*选的沥青混合料多功能取芯仪器。
▲SYD-QXJ沥青试件取芯机主要技术特点
1、本仪器可钻取间接拉伸，半圆弯曲、Overlay(抗裂试验)、DCT（疲劳试验）、SST（剪切试验）、动态模量试验等所需的圆形试件芯样。
2、具有圆柱芯样横向固定夹具，可直接钻取38mm、50mm、75mm不同直径的芯样。
3、具有圆柱芯样垂直固定夹具，可从φ150mm的旋转压实试件中钻取φ100mm的芯样。
4、具有梁型试件固定夹具，可固定试件z*大尺寸450×180mm，进而钻取各规格的芯样。
6、具有可以垂直升降的导轨，电动马达和手动控制钻头进给的手柄，底部的支座带有导轨，试样盛放装置可以沿着导轨进行运动，可在试件的不同位置进行多次取芯。
5、具有透明防护罩，可防止钻芯过程中冷却水和废料混合液溅射，保证人身安全及实验室的清洁。
▲SYD-QXJ沥青试件取芯机主要技术参数及指标
1、取芯转速：              540rpm、1300rpm和1800rpm三档，转速可调。
2、梁型试件固定夹具：      可固定试件z*大尺寸450×180mm。
3、圆柱体芯样横向固定夹具：可固定试件尺寸Φ100mm或150mm，长度300mmm，可运行距离80mm。
4、圆柱体芯样垂直固定夹具：可固定试件尺寸Φ50mm~150mm。
5、圆柱体垫片：            用于高度短于120mm的芯样钻芯。
6、工作环境：              环境温度 (-5~+50）℃；相对湿度≤80%。
7、工作电源：              AC220V、50Hz、10A、单相，功率：2200W。
8、外形尺寸：              1400mm×600mm×800mm（长×宽×高）。
▲SYD-QXJ沥青试件取芯机钻头选择（厂家标配100mm，其它型号选配）
1、内径150mm 的金刚石钻头，长度450mm
2、内径100mm 的金刚石钻头，长度450mm(标配)
3、内径75mm  的金刚石钻头，长度450mm
4、内径50mm  的金刚石钻头，长度450mm
5、内径38mm  的金刚石钻头，长度450mm

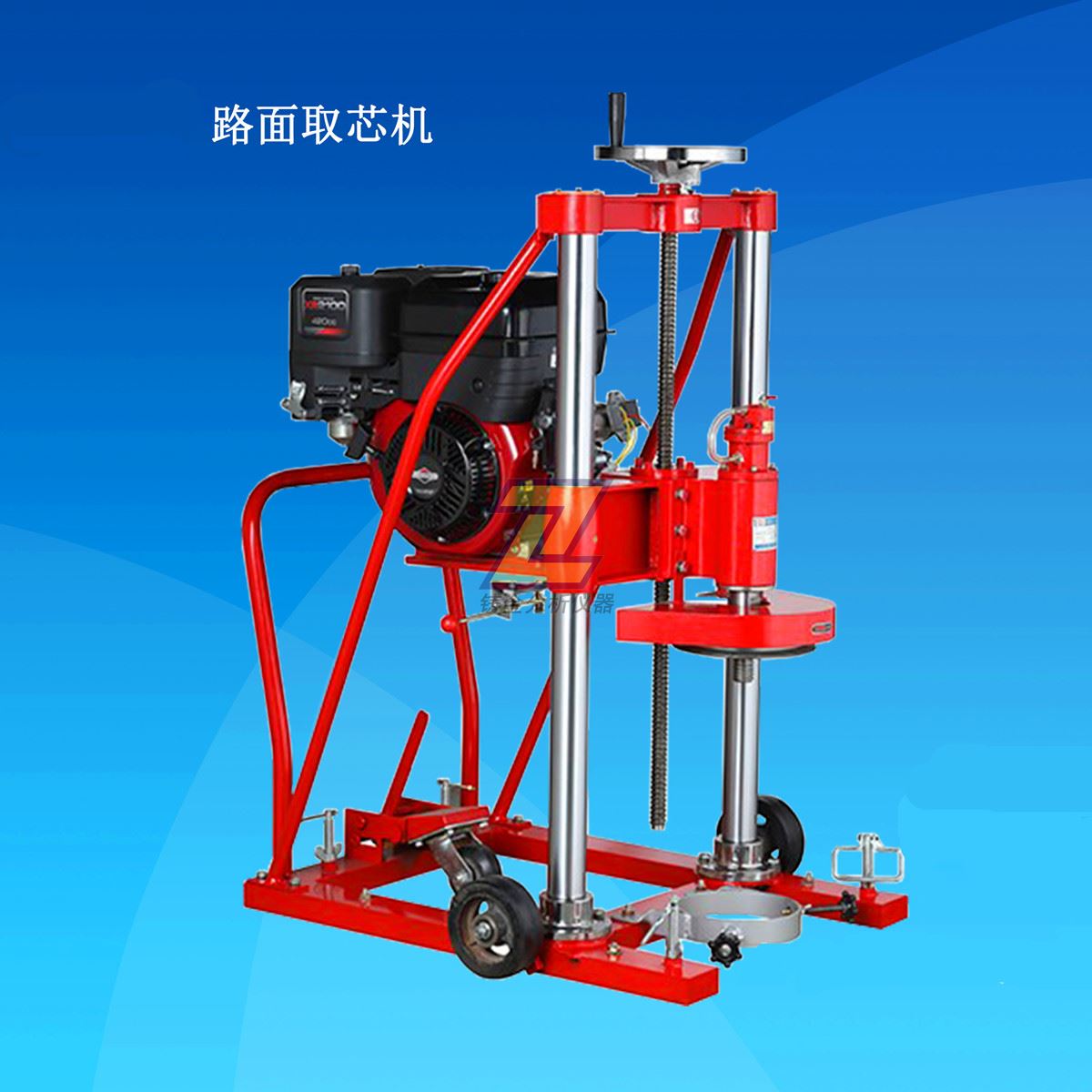

二、SYD-QXJ-16路面取芯机
▲SYD-QXJ-16路面取芯机产品介绍
本仪器是根据中华人民共和国行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中对沥青混合料试件的要求,为获取高质量的沥青混合料圆柱形芯状试件而设计制造的路面专用取芯机。本仪器可为各公路路面建设、施工、养护、工程监理、质量检测等单位和部门；及各相关院校和科研院所，钻取精准合格的沥青路面混合料圆柱形芯状试件。
本仪器结构紧凑，体积小，易移动，操作方便，是各相关单位沥青混合料路面现场取芯的S*选仪器。
▲SYD-QXJ-16路面取芯机主要技术特点
1、采用全球知名的户外动力设备汽油发动机制造商——美国百力通公司的电启动汽油机作为本仪器的动力设备，质量可靠，使用方便。
2、可根据试件规格选购或定制需要的各种规格的钻头。
3、取芯钻头由人造金刚石制成，硬度高、质量好，经久耐用。
4、具有机载水泵，可随钻给水冷却，有效完成路面取芯。
5、仪器配置动力设备功率大，取芯效率高，相对钻头磨损小。
6、仪器适应性强，可在全国各等级公路、特别是高等级公路路面现场钻取圆柱形试件。
▲SYD-QXJ-16路面取芯机主要技术指标及参数
1、z*大钻孔直径：φ200mm（钻头为选购件）
2、z*大钻孔深度：(400-700)mm
3、钻孔方向：    垂直向下
4、进给方式：    手动、自动可选
5、钻头形式：    人造金刚石薄壁钻头
5、主轴转速：    (1100-1500)r/min,连续可调
6、仪器动力：    16马力百力通汽油机 电启动
7、仪器净重：    115kg
8、外形尺寸：    1060mm×870mm×1400mm（长×宽×高）
▲SYD-QXJ-16路面取芯机选购件
1、钻头：        根据试件要求选购，常备钻头：Φ100mm和Φ150mm
