★产品介绍

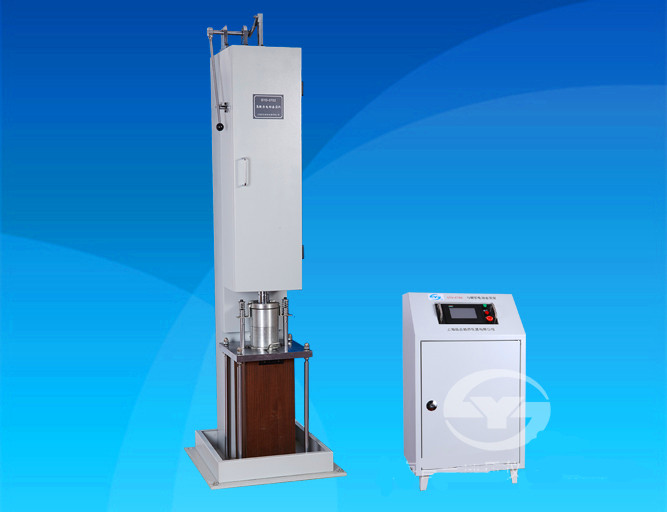

SYD-0702（0702A） 马歇尔电动击实仪是根据中华人民共和国交通行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T0702-2011《沥青混合料试件制作方法（击实法）》所规定的要求设计制造的。
本仪器为标准击实仪，适用于标准马歇尔试验、间接抗拉试验（劈裂法）等所使用的Φ101.6mm×63.5mm（0702型）或Φ152.4㎜×95.3mm（0702A型）圆柱体试件的成型。
▲主要技术特点
1、本仪器为落地式结构，由机械锤击与电气控制箱两部分组成，机械锤击传动机构由电机、减速机、链条驱动。0702型可做101.6㎜试验样，0702A可做152.4㎜试样。
2、电气路控制箱采用单片微处理器技术，控制面板由彩色液晶触摸屏组成，操作方便。
3、通过电气控制箱可预置击实次数和停机延时时间。击实次数可在（0～999）范围内任意选择和设置。仪器可按事先设定的击实次数自动击实，自动停止，自动切断电源，并关闭电机，可保证停在方便提锤装卸的位置。
4、设计有人性化的手动提锤功能，使提锤操作省力，便捷、安全，给操作者带来方便。
5、采用压圈固定试模套的机构，解决试模固定问题，使试模不易移动，更加稳固，减少实验误差。
6、设有安全操纵杆，当试模正在装入或取出时可使击实压头不能落下。
▲主要技术参数及指标
1、重锤： 4536g±9g（0702型）或10210g±10g（0702A型）；
2、重锤落差： 457.2mm±1.5mm；
3、试模： 101.6㎜（0702型）或Φ152.4㎜（0702A型）；
4、击实速度： 60次±5次)/分钟；
5、击实次数： (0~999)次；
6、木块击实座： 457mm×200mm×200mm；
7、混凝土底座： 120mm×460mm×480mm；
8、电源电压： AC（220±10%）V 50Hz；
9、电动机功率： 370W；
10、外形尺寸： 主机：540mm×540mm ×1790mm（长×宽×高）；
控制箱：400mm（正面）×330mm×700mm（长×宽×高）；
11、整机重量： 约180kg。
▲选购件
1、试件专用脱模器
2、沥青混合料拌和机： SYD-F02-20自动混合料拌合机（推荐）
▲SYD-0702 马歇尔电动击实仪仪器配套清单（出厂标配）
|
序号 |
名 称 |
单位 |
数量 |
备注 |
|
1 |
SYD-0702型马歇尔电动击实仪 主机 |
台 |
1 |
|
|
2 |
SYD-0702型马歇尔电动击实仪 控制器 |
台 |
1 |
|
|
3 |
重锤（Φ98.5mm、4536g） |
个 |
1 |
|
|
4 |
试模（Φ101.6mm） |
只 |
6 |
|
|
5 |
小试模压套 |
只 |
1 |
|
|
6 |
小试模座 |
只 |
1 |
|
|
7 |
电源线（250V/6A） |
根 |
1 |
|
|
8 |
主机和控制器连线 |
根 |
1 |
|
|
9 |
脱模器（选购件） |
件 |
1 |
|
|
10 |
使用说明书 |
份 |
1 |
|
|
11 |
合格证书 |
份 |
1 |
|
|
12 |
产品保修卡 |
份 |
1 |
▲SYD-0702 马歇尔电动击实仪仪器安装所需试剂、器材
|
序号 |
名称 |
规格和要求 |
数量 |
备注 |
|
1 |
天平 |
精度0.1g |
1台 |
|
|
2 |
胶布 |
|
1盒 |
|
|
3 |
卡尺 |
|
1支 |
|
|
4 |
沥青溶剂 |
2L |
2L/桶 |
三氯乙烯、煤油、汽油选其一即可 |
|
5 |
秒表 |
|
1只 |
|
|
6 |
粉笔 |
|
1盒 |
|
|
7 |
棉纱 |
|
1卷 |
|
|
8 |
黄油 |
|
200ml |
说明：
1、仪器安装所需试剂、器材由用户自备。
2、对于有毒、有害试剂的使用、处理和保管，请按相关的规定执行。
3、使用本仪器前应仔细阅读使用说明书及行业标准。
二、SYD-0702A马歇尔电动击实仪
★产品介绍
SYD-0702（0702A） 马歇尔电动击实仪是根据中华人民共和国交通行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T0702-2011《沥青混合料试件制作方法（击实法）》所规定的要求设计制造的。
本仪器为标准击实仪，适用于标准马歇尔试验、间接抗拉试验（劈裂法）等所使用的Φ101.6mm×63.5mm（0702型）或Φ152.4㎜×95.3mm（0702A型）圆柱体试件的成型。
▲主要技术特点
1、新增仪器主机左侧手动提锤功能，省力，便捷；
2、控制面板采用彩色触摸屏；
3、压圈固定试模套，试模更不易移动，更加稳固，减少实验误差。
▲主要技术参数及指标
1、重锤： 4536g±9g（0702型）或10210g±10g（0702A型）；
2、重锤落差： 457.2mm±1.5mm；
3、试模： 101.6㎜（0702型）或Φ152.4㎜（0702A型）；
4、击实速度： 60次±5次)/分钟；
5、击实次数： (0~999)次；
6、木块击实座： 457mm×200mm×200mm；
7、混凝土底座： 120mm×460mm×480mm；
8、电源电压： AC（220±10%）V 50Hz；
9、电动机功率： 370W；
10、外形尺寸： 主机：540mm×540mm ×1790mm（长×宽×高）；
控制箱：400mm（正面）×330mm×700mm（长×宽×高）；
11、整机重量： 约180kg。
▲选购件
1、试件专用脱模器
2、沥青混合料拌和机： SYD-F02-20自动混合料拌合机（推荐）
▲SYD-0702A马歇尔电动击实仪仪器配套清单（出厂标配）
|
序号 |
名 称 |
单位 |
数量 |
备注 |
|
1 |
SYD-0702A马歇尔电动击实仪 主机 |
台 |
1 |
|
|
2 |
SYD-0702A马歇尔电动击实仪 控制器 |
台 |
1 |
|
|
3 |
大重锤（Φ149.4mm、10210g） |
个 |
1 |
|
|
4 |
大试模（Φ152.4㎜） |
只 |
6 |
|
|
5 |
大试模压套 |
只 |
1 |
|
|
6 |
大试模座 |
只 |
1 |
|
|
7 |
小重锤（Φ98.5mm、4536g） |
件 |
1 |
|
|
8 |
小试模（Φ101.6㎜） |
只 |
6 |
|
|
9 |
小试模压套 |
只 |
1 |
|
|
10 |
小试模座 |
只 |
1 |
|
|
11 |
电源线（250V/6A） |
根 |
1 |
|
|
12 |
主机和控制器连线 |
根 |
1 |
|
|
13 |
脱模器（选购件） |
件 |
1 |
|
|
14 |
使用说明书 |
份 |
1 |
|
|
15 |
合格证书 |
份 |
1 |
|
|
16 |
产品保修卡 |
份 |
1 |
▲SYD-0702A马歇尔电动击实仪仪器安装所需试剂、器材
|
序号 |
名称 |
规格和要求 |
数量 |
备注 |
|
1 |
天平 |
精度0.1g |
1台 |
|
|
2 |
胶布 |
|
1盒 |
|
|
3 |
卡尺 |
|
1支 |
|
|
4 |
沥青溶剂 |
2L |
2L/桶 |
三氯乙烯、煤油、汽油选其一即可 |
|
5 |
秒表 |
|
1只 |
|
|
|
粉笔 |
|
1盒 |
|
|
|
棉纱 |
|
1卷 |
|
|
|
黄油 |
|
200ml |
说明：
1、仪器安装所需试剂、器材由用户自备。
2、对于有毒、有害试剂的使用、处理和保管，请按相关的规定执行。
3、使用本仪器前应仔细阅读使用说明书及行业标准。
三、SYD-0702A-1马歇尔电动击实仪
★产品介绍
SYD-0702A-1马歇尔电动击实仪是沥青混合料马歇尔试验中试件成型的专用设备，适用于沥青混合料马歇尔试验（JTJ/E20 -2011）标准。仪器由机械传动与控制仪表两部分组成，机械传动机构为电机、减速机、链条驱动。以单片机微处理器为控制核心。
▲主要技术特点
1、仪器外壳采用高强度合金钢加金属亚光镀镍工艺，抗磨耗，经久耐用；
2、击实重锤具有自动提升、锁定、停止、复位功能，省力，便捷；
3、一机两用，适合Ф101.6mm×63.5mm及Ф152.4mm×95.3mm圆柱体试件的成型；
4、控制箱采用彩色触摸屏技术，操作方便，控制准确；
5、具有击实模具精确定位、锁定功能，仪器操作安全可靠；
6、可设定击实次数，实现自动击实计数，自动停止；
7、设有专用调试按钮，方便调试和仪器自检；
8、设有观察窗口和自动急停按键，可观察击实情况及仪器应急停机。
▲主要技术参数及指标
1、电源电压： AC（220±10%）V 50Hz；
2、整机功率： 500W；
3、重锤1： 4536g±9g（Φ101.6mm×63.5mm试件）；
4、重锤2： 10210g±10g（Φ152.4mm×95.3mm试件）；
5、重锤落差： 457mm±1.5mm；
6、击实速度： (60±5)次/min；
7、击实次数： (0～999)次；
8、层压木块击实座：457mm×200mm×200mm（长×宽×高）；
9、水泥混凝土底座：120mm×460mm×480mm（长×宽×高）；
10、适用环境： 温度：15℃～35℃，相对湿度：≤85%；
11、外形尺寸： 1950mm×540mm×540mm（长×宽×高）；
12、整机净重： 约180kg。
▲SYD-0702A-1马歇尔电动击实仪仪器配套清单（出厂标配）
|
序号 |
名 称 |
单位 |
数量 |
备注 |
|
|
1 |
SYD-0702A-1型 马歇尔电动击实仪 主机 |
台 |
1 |
|
|
|
2 |
歇尔电动击实仪控制箱 |
台 |
1 |
|
|
|
3 |
大试模（Φ152.4㎜） |
只 |
6 |
|
|
|
4 |
大试模压套 |
只 |
1 |
|
|
|
5 |
小试模（Φ101.6㎜） |
只 |
6 |
|
|
|
6 |
小试模压套 |
只 |
1 |
|
|
|
7 |
大试模座 |
只 |
1 |
|
|
|
8 |
小试模座 |
只 |
1 |
|
|
|
9 |
重锤1（10210g±10g） |
其中1件装在仪器上 |
件 |
1 |
|
|
10 |
重锤2（4536g±9g） |
件 |
1 |
|
|
|
11 |
电源线（250V/6A） |
根 |
1 |
|
|
|
12 |
主机和控制箱连线 |
根 |
1 |
|
|
|
13 |
脱模器 |
件 |
1 |
选购件 |
|
|
14 |
使用说明书 |
份 |
1 |
|
|
|
15 |
合格证书 |
份 |
1 |
|
|
|
16 |
产品保修卡 |
份 |
1 |
||
▲SYD-0702A-1马歇尔电动击实仪仪器安装所需试剂、器材
|
序号 |
名称 |
规格和要求 |
数量 |
备注 |
|
1 |
天平 |
精度0.1g |
1台 |
|
|
2 |
胶布 |
|
1盒 |
|
|
3 |
卡尺 |
|
1支 |
|
|
4 |
沥青溶剂 |
2L |
2L/桶 |
三氯乙烯、煤油、汽油选其一即可 |
|
5 |
秒表 |
|
1只 |
|
|
|
粉笔 |
|
1盒 |
|
|
|
棉纱 |
|
1卷 |
|
|
|
黄油 |
|
200ml |
说明：
1、仪器安装所需试剂、器材由用户自备。
2、对于有毒、有害试剂的使用、处理和保管，请按相关的规定执行。
3、使用本仪器前应仔细阅读使用说明书及行业标准。
