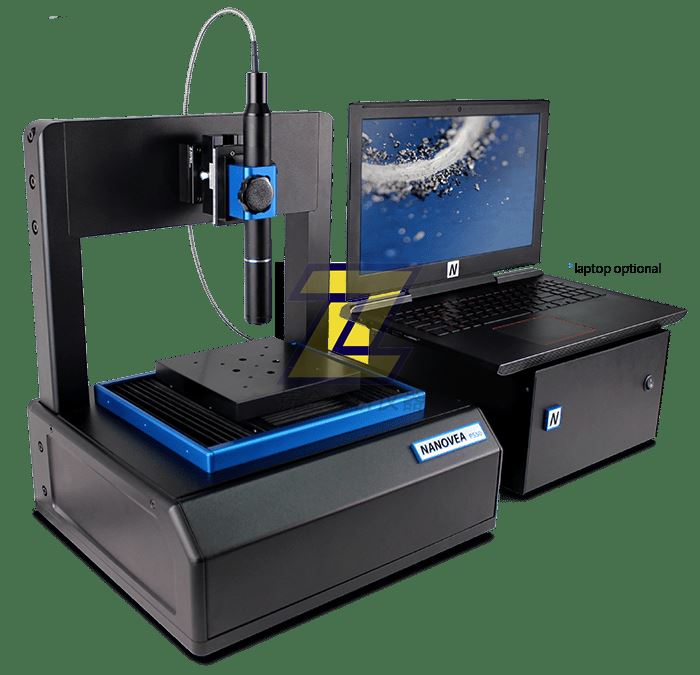

PS50型光学轮廓仪

所属系列：ZJYQ-XCCEYQXM-NANOVEA

相关说明：上海铸金分析器有限公司可根据用户的实际情况，提供“三维表面形貌仪”相关方案。本站信息仅供参考，相关产品可能存在已停产、升级、变更等情况，不保证相关信息的及时、准确。本公司支持新广告法及其它法律法规，已尽量避免相关词语及违法违规信息，但页面众多信息较早，某些词仅是在某特定时期、特定环境、限定范围内的描述，请勿误解。当然，也不排除录入错误、漏删、被恶意攻击篡改等可能性。为避免误解，在此郑重声明，上海铸金分析仪器有限公司所有网页上的绝对化用词与功能性用词全部失效。如您介意，敬请忽略相关文字、联系铸金更改或直接离开本站。更多信息可阅读本站首页（或关于铸金菜单下）“网站声明”。如您对“PS50型光学轮廓仪”有需求可联系铸金或厂家获取更新更准确信息。

在线咨询

021-3640073913391253866

电话咨询

产品描述

PS50型三维表面形貌仪是美国NANOVEA公司推出的一款科研版的三维表面形貌测量设备，采用的白光共聚焦技术，可实现对材料表面从纳米到毫米量级的粗糙度测试，具有测量精度高，速度快，重复性好的优点，该仪器性价比高，可用于取代传统的探针式表面形貌仪与干涉式表面形貌仪。
产品原理：采用白光共聚焦色差技术
- 利用白光点光源，光线经过透镜后产生色差，不同波长的光分开后入射到被测样品上。
- 位于白光光源的对称位置上的灵敏探测器系统用来接收经被测点漫反射后的光。
- 根据准共聚焦原理，探测器系统只能接收到被测物体上单点反射回来的特定波长的光，从而得到这个点距离透镜的垂直距离。
- 再通过点扫描的方式可得到一条线上的坐标，即X-Z坐标
- 然后以S路径获得物体每个点的三维X-Y-Z坐标
- 后将采集的三维坐标数据交给的三维处理软件进行各种表面参数的分析。
- 软件能够自动获取用户关心的表面形貌参数。
PS50型光学轮廓仪产品特性：
- 采用白光共聚焦色差技术，可获得纳米级的分辨率
- 测量具有非破坏性，测量速度快，准确度高
- 测量范围广，可测透明、金属材料，半透明、高漫反射，低反射率、抛光、粗糙材料(金属、玻璃、木头、合成材料、光学材料、塑料、涂层、涂料、漆、纸、皮肤、头发、牙齿…)；
- 尤其适合测量高坡度高曲折度的材料表面
- 不受环境光的影响
- 测量简单，样品无需特殊处理

PS50型光学轮廓仪主要功能：
- 可创建任意区域的2D曲线图或2D等高线分布图；
- 可创建任意区域的3D图像；
- 自动得到样品的一维线粗糙度参数（Ra,Rp,Rv,Rz,Rc,Rt,Rq,Rsk,Rku）；
- 自动得到样品的二维面粗糙度（Sa,Sp,Sq,Sv,Sz,Ssk,Sku）；
- 可得到样品的平整度，波纹度等参数；
- 自动校准功能，例如粗糙度，一般情况下对于曲面样品，先展平，然后自动给出粗糙度的参数；
- 具有尺寸测量：长度，宽度，角度，深度,台阶高度；
- 可测孔洞磨损面积，磨损体积等参数；
- 具有功率谱密度测试功能；
- 具有分形统计功能；
......
PS50型光学轮廓仪主要技术参数:
- XY全自动扫描范围：50×50（mm）
- XY扫描步长：0.1μm
- 大扫描速度：20mm/s
- Z方向大测量范围：24mm
- Z方向测量分辨率：2nm
PS50型光学轮廓仪产品应用：
MEMS、半导体材料、太阳能、摩擦磨损、汽车、腐蚀、砂纸、岩石等。
