X 射线检测系统MXI Jade Plus
产品简介
材料的局限性和对可靠性的预期越来越高，使得寻求出的产品比以往任何时候都更加重要。Jade Plus 能为您的产品质量提供可靠力求，减少产品退货和相关的成本、声誉损害。
为提供可靠力求
● 使用先进的测量工具测量距离和气泡空洞，及早发现质量变化趋势。

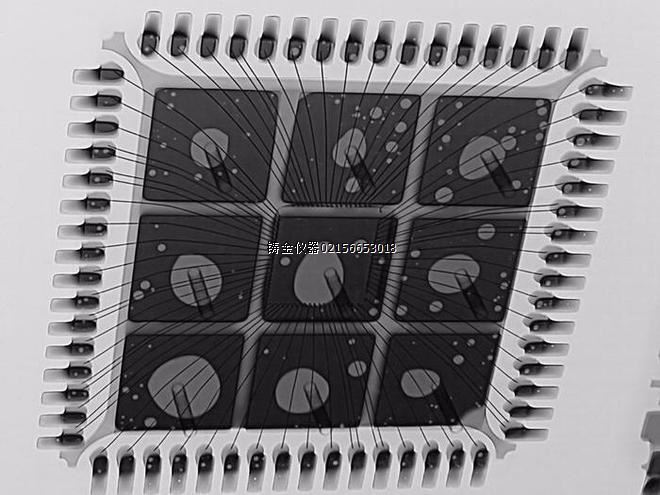

● 使用内置工具检查 BGA 和 QFN 气泡空洞、焊球直径、圆度、焊桥以及缺失等缺陷，以确保产品符合 IPC-A-610 和 IPC-7095 规范。
● 0.95 µm 图像分辨率可清晰看到装配缺陷
X 射线检测系统MXI Jade Plus规格概览：
|
X 射线管 | 开放透视靶 |
||
|
特征分辨率 |
0.95 µm |
|
|
射线管靶功率 |
3 W |
|
|
电压 |
30 - 160 kV |
|
|
检测器 | AspireFPTM 平板检测器 |
||
|
分辨率 |
1.33 MP |
|
|
帧率 |
10 fps |
|
|
数字图像处理 |
16 位 |
|
|
检测 |
|
|
软件 |
Gensys® X 射线检测软件，适用于 Windows 10 |
|
操作方式 |
鼠标指向并点击（选配操纵杆） |
|
斜角观察能力 |
2 x 65° - 360° 环绕目标点 |
|
检测面积 |
510 x 445 mm (20 x 17.5") |
|
放大倍率 |
大 x 7,500 |
|
显示 |
单个 24" WUXGA，1920 x 1200 |
|
安装 |
|
|
尺寸（宽 x 深 x 高） |
1.45 x 1.70 x 1.97 m |
|
重量 |
1,950 kg (4,300 lbs) |
|
供气 |
不需要 |
|
X 射线 |
< 1 µSv /时 |
