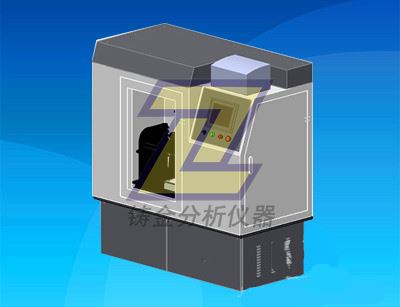

一、SYD-0719-1自动车辙试验仪（单轮科研升级型）

★产品介绍

本仪器是根据中华人民共和国行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T0719-2011《沥青混合料车辙试验》所规定的要求设计制造的、单轮科研升级型仪器，适用于测定沥青混合料的高温(浸水或非浸水)抗车辙能力，供沥青混合料配比设计的高温(浸水或非浸水)稳定性检验使用，也可用于现场沥青混合料的高温稳定性试验。

▲主要技术特点

1、整机为落地式结构，设计有专门的倾斜式操作控制平台，观察清晰，操作方便。

2、采用内置式组合控制单元，机载标配A4幅面打印机，测试过程自动控制，自动打印测试结果。

3、设计有气压式试轮压力加载技术，可方便的手动调整试轮压力，并实时显示试验压力，确保试验在准确的压力条件下完成。

4、试验时实时显示时间与位移、时间与温度变化曲线，为使用者研究沥青混合料车辙特性提供研究依据。

5、工作室采用外循环加热方式，设计有空气循环系统，确保试验在温度场均匀的条件下完成。

6、设计有试轮电机防堵保护功能和加热过热系统保护功能，z*大限度保障仪器工作的可靠性。

7、设计有仪器常见故障显示功能，通过查询“帮助”界面可获得正确的处理和解决方案。

8、机械结构采用轮动方式，与国外产品机械结构相同，试验数据更接近实际情况。

9、本仪器为单轮、科研型车辙试验仪，可做试模的浸水或非浸水车辙试验。

▲主要技术指标及参数

① 主要技术指标

⑴ 碾轮的碾压速度：     (42±1)次/分（单程）

⑵ 试验小车运动距离：   (230±10)mm

⑶ 碾轮的橡胶硬度：     78±2（国际标准硬度）

⑷ 碾轮与试模接触压强： (0.7±0.05)Mpa（60℃时），可调至0.8、0.9Mpa

⑸ 位移的测量范围：     (0～30)mm

⑹ 位移的测量精度：     小于±0.01mm

⑺ 试验时间：           (60～240)min

⑻ 恒温箱的控制范围：   室温～80℃（可任意设定）

⑼ 温度测量精度：       ±0.1℃

⑽ 恒温箱温度控制精度： ±0.5℃

⑾ 试模温度控制精度：   ±0.5℃

② 主要技术参数

⑴ 工作方式：           浸水试验和非浸水试验

⑵ 温度测量通道数量：   2个

⑶ 可同时做试件数量：   1个

⑷ 试件的养生个数：     3个

⑸ 工作电源：           AC380V、50Hz，10A，三相四线制、带零线

⑹ 试模尺寸：           300mm×300mm×50mm（标准）/30mm～100mm（可调）

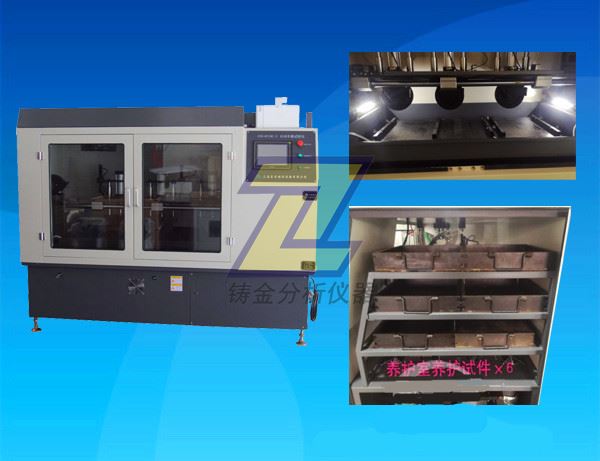

二、SYD-0719C-2自动车辙试验仪（三轮科研GD型）

★产品介绍

本仪器是根据中华人民共和国行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T0719-2011《沥青混合料车辙试验》所规定的要求设计制造的、三轮科研升级型仪器，适用用于沥青混合料的高温抗车辙能力的测定和科学研究，也可用于现场沥青混合料的高温稳定性试验和研究。

▲主要技术特点

1、整机为落地式结构，设计具有倾斜式操作控制平台，通过屏幕实现人机交互，对仪器各项功能进行控制；

2、采用内置式组合控制单元，具有机载A4激光打印机，测试过程自动控制，测试结果自动打印；

3、三轮车辙分别有独立的试轮压力自动加载、自动测试及实时显示功能，各轮均可用软件自动调整试轮压力，方便用户根据需要设置加载压力，监控实时压力。

4、试验时实时显示时间与位移、时间与温度变化曲线；

5、机械结构采用轮动方式，与国外产品机械结构相同，试验数据更接近实际情况；

6、独有的四点数据采集系统，z*大限度的保证了实验结果的可靠、准确；

7、本仪器为三轮、科研型车辙试验仪，可同时做三个试模的浸水或非浸水车辙试验；

8、设备带有USB接口，可将试验数据拷贝到U盘等移动设备。

▲主要技术参数及指标

1、碾轮的碾压速度：     (42±1)次/分（单程）

2、试验小车运动距离：   (230±10)mm

3、碾轮的橡胶硬度：     78±2（HA）

4、碾轮与试模接触压强： (0.7±0.05)MPa（60℃时），可调范围0.5～1.2（MPa）

5、位移的测量范围：     (0～30)mm

6、位移的测量精度：     小于±0.01mm

7、试验时间：           (60～240)min

8、恒温箱的控制范围：   室温～80℃（可任意设定）

9、温度测量精度：       ±0.1℃

10、工作仓控温精度：    ±0.5℃

11、试模仓控温精度：    ±0.5℃

12、工作方式：          浸水试验和非浸水试验

13、温度测量通道数量：  2个

14、位移传感器 :        3个

15、可同时做试件数量：  3个

16、试件的养护个数：    9个

17、工作电源：          AC380V、50Hz，10A，三相五线制

18、试模尺寸：          300mm×300mm×50mm（标准）/30mm～100mm（可选）

19、整机的重量：        800kg

20、整机的外型尺寸：    2200mm×960mm×1680mm（长×宽×高）

▲SYD-0719C-2 自动车辙试验仪(三轮科研型)装箱清单（出厂标配）

序号	名称	单位	数量	备注
1	车辙试验仪主机	台	1
2	打印机	台	1
3	接地线	根	1
4	U盘	个	1
5	空气压缩机	台	1
6	气管	米	5
7	试模	付	9	见特别说明
8	使用说明书	份	1
9	合格证书	份	1
10	产品保修卡	份	1

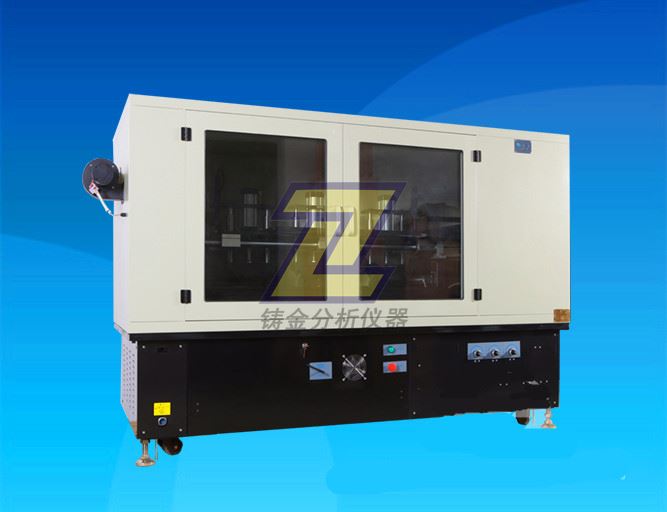

三、SYD-0719C-1自动车辙试验仪（三轮科研升级型）

★产品介绍

本仪器是根据中华人民共和国行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T0719-2011《沥青混合料车辙试验》所规定的要求设计制造的、三轮科研升级型仪器，适用用于沥青混合料的高温抗车辙能力的测定和科学研究，也可用于现场沥青混合料的高温稳定性试验和研究。

▲主要技术特点

1、整机为落地式结构，设计有专门的倾斜式操作控制平台，观察清晰，操作方便。

2、采用内置式组合控制单元，机载标配A4幅面打印机，测试过程自动控制，自动打印测试结果。

3、三轮各自设计有气压式试轮压力加载技术，各轮均可方便的手动调整试轮压力，并实时显示试验压力，确保试验在准确的压力条件下完成。

4、试验时实时显示时间与位移、时间与温度变化曲线，为使用者研究沥青混合料车辙特性提供研究依据。

5、工作室采用外循环加热方式，设计有空气循环系统，确保试验在温度场均匀的条件下完成。

6、设计有试轮电机防堵保护功能和加热过热系统保护功能，z*大限度保障仪器工作的可靠性。

7、设计有仪器常见故障显示功能，通过查询“帮助”界面可获得正确的处理和解决方案。

8、机械结构采用轮动方式，与国外产品机械结构相同，试验数据更接近实际情况。

9、本仪器为三轮、科研型车辙试验仪，可同时做三个试模的浸水或非浸水车辙试验。

▲主要技术指标及参数

① 主要技术指标

⑴ 碾轮的碾压速度：     (42±1)次/分（单程）

⑵ 试验小车运动距离：   (230±10)mm

⑶ 碾轮的橡胶硬度：     78±2（国际标准硬度）

⑷ 碾轮与试模接触压强： (0.7±0.05)Mpa（60℃时），可调至0.8、0.9Mpa

⑸ 位移的测量范围：     (0～30)mm

⑹ 位移的测量精度：     小于±0.01mm

⑺ 试验时间：           (60～240)min

⑻ 恒温箱的控制范围：   室温～80℃（可任意设定）

⑼ 温度测量精度：       ±0.1℃

⑽ 环境温度控制精度：   ±0.5℃

⑾ 试模温度控制精度：   ±0.5℃

② 主要技术参数

⑴ 工作方式：           浸水试验和非浸水试验

⑵ 温度测量通道数量：   2个

⑶ 可同时做试件数量：   3个

⑷ 试件的养生个数：     9个

⑸ 工作电源：           AC380V、50Hz，10A，三相四线制、带零线

⑹ 试模尺寸：           300mm×300mm×50mm（标准）/30mm～100mm（可调）

▲SYD-0719C-1 自动车辙试验仪(三轮科研型)装箱清单（出厂标配）

序号	名称	单位	数量	备注
1	车辙试验仪主机	台	1
2	打印机	台	1
3	接地线	根	1
4	U盘	个	1
5	空气压缩机	台	1
6	气管	米	5
7	试模	付	9	见特别说明
8	使用说明书	份	1
9	合格证书	份	1
10	产品保修卡	份	1

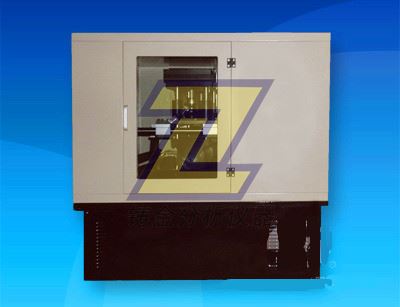

四、SYD-0719型自动车辙试验仪（普及型）

★产品介绍

本仪器是根据中华人民共和国行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T0719-2011《沥青混合料车辙试验》所规定的要求设计制造的，适用于沥青混合料的高温抗车辙能力的测定，也可用于现场沥青混合料的高温稳定性试验。

▲主要技术特点

1、本仪器为落地式结构，采用笔记本电脑控制技术，测试过程自动控温、自动计时、实时显示车辙的位移量，并自动记录位移曲线，打印报表。

2、试验时同时显示时间与位移、时间与温度变化曲线，为研究沥青混合料车辙特性的科研单位提供实践依据。

3、本仪器能够在试验温度40℃～80℃,轮压为0.7MPa下进行车辙试验,标准试验时间为60min。

4、采用J*对温度传感器采集温度，PWM调制方进行式温度控制，温度稳定性高，无过冲，长时间试验无温度漂移（杜J*了一般热电偶温度传感器长时间工作温度漂移对试验数据的影响）。

5、采用高精度的A/D（16位）、D/A（16位）模块，确保位移测量及温度控制的精度和分辨率。恒温箱采用外循环加热方式，温场均匀。

6、采用气压式加载方式，操作方便，加载压力准确。

▲主要技术指标及参数

① 主要技术指标

⑴ 试验轮的碾压速度：               42±1次/分钟（单程）

⑵ 试验小车运动距离：             （230±10）mm

⑶ 试验轮的橡胶硬度：              78±2（60℃，国际标准硬度）

⑷ 试验轮与试模的接触压强：  （0.7±0.05）Mpa（60℃时），可调范围0.5～1.2（Mpa）

⑸ 试件温度：                            60℃±0.5℃

⑹ 温度测量精度：                    ±0.1℃

⑺ 位移测量范围：                    0～30（mm）

⑻ 位移测量精度：                   ±0.01mm

⑼ 恒温箱的控制范围：            （40～80）℃（可任意设定），控制精度±1℃

② 主要技术参数

⑴ 工作方式：                           非浸水试验

⑵ 试模尺寸：                           300mm×300mm×50mm（标准）

                                     可对30～100mm厚度的试件进行车辙试验

⑶ 温度测量通道数量：             1路

⑷ 试验时间：                            60～240（min）

⑸ 可同时做试件数量：              1个

⑹ 试件养生数量：                     3个

⑺ 碾压运动方式：                     试验轮动

⑻ 整机外形尺寸：                    1320mm×750mm×1400mm（长×宽×高）

⑼ 整机重量：                            250kg

⑽ 工作电源：                            AC380V、50Hz，10A，三相四线制、带零线

▲SYD-0719 自动车辙试验仪仪器配套清单（出厂标配）

序号	名    称	单位	数量	备注
1	车辙试验仪主机	台	1
2	计算机	台	1
3	打印机	台	1
4	380V电源线	根	1
5	试模50mm	个	3
6	空气压缩机	台	1
7	使用说明书	份	1
8	合格证书	份	1
9	产品保修卡	份	1

▲SYD-0719 自动车辙试验仪仪器安装所需试剂、器材

序号	名称	规格和要求	数量	备注
1	三氯乙烯	工业级500mL	5瓶
2	黄油		500g
3	台秤	量程15kg,精度0.5g	1台

说明：

1、仪器安装所需试剂、器材由用户自备。

2、对于有毒、有害试剂的使用、处理和保管，请按相关的规定执行。

3、使用本仪器前应仔细阅读使用说明书及行业标准。

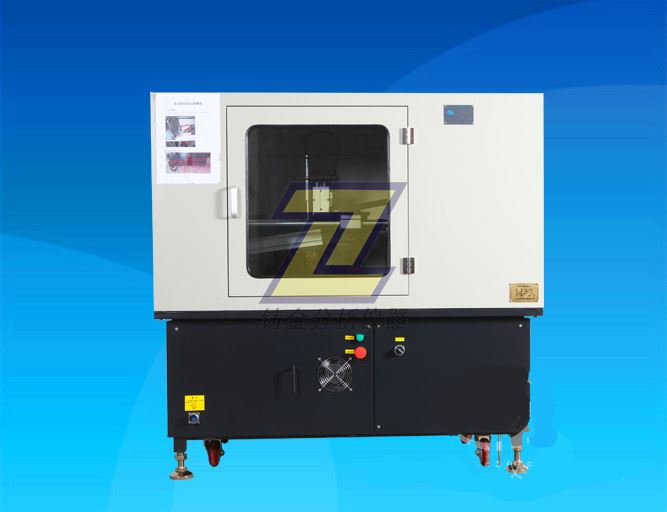

五、SYD-0719B型自动车辙试验仪（双轮科研型）

★产品介绍

本仪器是根据中华人民共和国行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T0719-2011《沥青混合料车辙试验》所规定的要求设计制造的，适用于测定沥青混合料的高温(浸水或非浸水)抗车辙能力，供沥青混合料配比设计的高温(浸水或非浸水)稳定性检验使用，也可用于现场沥青混合料的高温稳定性试验。

▲主要技术特点

1、本仪器为落地式结构，采用笔记本电脑控制技术，温度控制采用PWM调制方式控制，同时控制：⑴浸水车辙试验水箱内水的温度；⑵恒温箱内的环境温度。

2、恒温箱采用外循环加热方式，温场均匀，温度稳定性高，确保无过冲。

3、本仪器能够在试验温度40℃～80℃,轮压为0.7MPa下进行车辙试验,标准试验时间为60min。

4、试验时同时显示时间与位移、时间与温度变化曲线，为研究沥青混合料车辙特性的科研单位特供实践依据。

5、采用J*对温度传感器采集温度，长时间试验无温度漂移（杜J*了一般热力电隅温度传感器长时间温度漂移对实验数据的影响）。

6、本仪器为双轮、科研型车辙试验仪，可同时做两个试模的浸水或非浸水车辙试验。

▲主要技术指标及参数

① 主要技术指标

⑴ 试验轮的碾压速度：             42±1次/分钟（单程）

⑵ 试验小车运动距离：            （230±10）mm

⑶ 试验轮的橡胶硬度：             78±2（60℃，国际标准硬度）

⑷ 试验轮与试模的接触压强： （0.7±0.05）Mpa（60℃时），可调范围0.5～1.2（Mpa）

⑸ 试件温度：                            60℃±0.5℃

(6)位移测量范围：                     0～30（mm）

(7) 位移测量精度：                    ±0.01mm

(8) 恒温箱的控制范围：            （40～80）℃（可任意设定），控制精度±1℃

② 主要技术参数

⑴ 工作方式：                           浸水试验和非浸水试验

⑵ 试模尺寸：                           300mm×300mm×50mm（标准）

             可对30～100mm厚度的试件进行车辙试验

⑶ 温度测量通道数量：            2路

⑷ 试验时间：                          60～240（min）

⑸ 可同时做试件数量：            2个

⑹ 试件养生数量：                   6个

⑺ 碾压运动方式：                   试验轮动

⑻ 整机外形尺寸：                  1520mm×1100mm×1450mm（长×宽×高）

⑼ 整机重量：                         400kg

⑽ 工作电源：                         AC380V、50Hz，10A，三相四线制、带零线

▲SYD-0719B 自动车辙试验仪仪器配套清单（出厂标配）

序号	名    称	单位	数量	备注
1	车辙试验仪主机	台	1
2	计算机	台	1
3	打印机	台	1
4	380V电源线	根	1
5	试模50mm	个	6
6	使用说明书	份	1
7	合格证书	份	1
8	产品保修卡	份	1

▲SYD-0719B 自动车辙试验仪仪器安装所需试剂、器材

序号	名称	规格和要求	数量	备注
1	三氯乙烯	工业级500mL	5瓶
2	黄油		500g
3	台秤	量程15kg,精度0.5g	1台

说明：

1、仪器安装所需试剂、器材由用户自备。

2、对于有毒、有害试剂的使用、处理和保管，请按相关的规定执行。

3、使用本仪器前应仔细阅读使用说明书及行业标准。

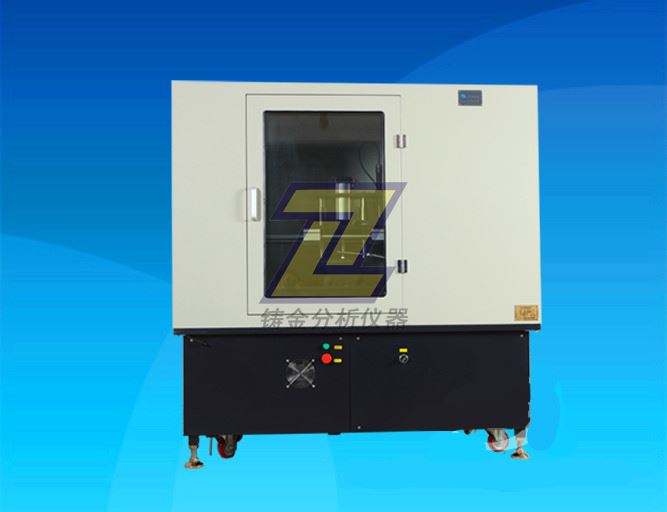

六、SYD-0719A型自动车辙试验仪（单轮科研型）

★产品介绍

本仪器是根据中华人民共和国行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T0719-2011《沥青混合料车辙试验》所规定的要求设计制造的，适用于测定沥青混合料的高温(浸水或非浸水)抗车辙能力，供沥青混合料配比设计的高温(浸水或非浸水)稳定性检验使用，也可用于现场沥青混合料的高温稳定性试验。

▲主要技术特点

1、本仪器为落地式结构，采用笔记本电脑控制技术，温度控制采用PWM调制方式控制，同时控制：⑴浸水车辙试验水箱内水的温度；⑵恒温箱内的环境温度。

2、恒温箱采用外循环加热方式，温场均匀，温度稳定性高，确保无过冲。

3、试验时同时显示时间与位移、时间与温度变化曲线，为研究沥青混合料车辙特性的科研单位特供实践依据。

4、采用J*对温度传感器采集温度，长时间试验无温度漂移（杜J*了一般热力电隅温度传感器长时间温度漂移对实验数据的影响）。

5、采用气压式加载方式，操作方便，加载压力准确。

6、本仪器为单轮、科研型车辙试验仪，可同时做试模的浸水或非浸水车辙试验。

▲主要技术指标及参数

① 主要技术指标

⑴ 试验轮的碾压速度：             42±1次/分钟（单程）

⑵ 试验小车运动距离：            （230±10）mm

⑶ 试验轮的橡胶硬度：             78±2（60℃，国际标准硬度）

⑷ 试验轮与试模的接触压强： （0.7±0.05）Mpa（60℃时），可调范围0.5～1.2（Mpa）

⑸ 试件温度：                            60℃±0.5℃

⑹ 温度测量精度：                    ±0.1℃

(7) 位移测量精度：                    ±0.01mm

(8) 恒温箱的控制范围：            （40～80）℃（可任意设定），控制精度±1℃

② 主要技术参数

⑴ 工作方式：                            浸水试验和非浸水试验

⑵ 试模尺寸：                            300mm×300mm×50mm（标准）

              可对30～100mm厚度的试件进行车辙试验

⑶ 温度测量通道数量：              2路

⑷ 试验时间：                            60～240（min）

⑸ 可同时做试件数量：              1个

⑹ 试件养生数量：                     3个

⑺ 碾压运动方式：                     试验轮动

⑻ 整机外形尺寸：                    1520mm×770mm×1510mm（长×宽×高）

⑼ 整机重量：                           350kg

⑽ 工作电源：                           AC380V、50Hz，10A，三相四线制、带零线

▲SYD-0719A自动车辙试验仪仪器配套清单（出厂标配）

序号	名    称	单位	数量	备注
1	车辙试验仪主机	台	1
2	计算机	台	1
3	打印机	台	1
4	380V电源线	根	1
5	试模50mm	个	3
6	使用说明书	份	1
7	空气压缩机	台	1
8	合格证书	份	1
9	产品保修卡	份	1

▲SYD-0719A自动车辙试验仪仪器安装所需试剂、器材

序号	名称	规格和要求	数量	备注
1	三氯乙烯	工业级500mL	5瓶
2	黄油		500g
3	台秤	量程15kg,精度0.5g	1台

说明：

1、仪器安装所需试剂、器材由用户自备。

2、对于有毒、有害试剂的使用、处理和保管，请按相关的规定执行。

3、使用本仪器前应仔细阅读使用说明书及行业标准。





七、SYD-0719C型自动车辙试验仪（三轮科研型）

★产品介绍

本仪器是根据中华人民共和国行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T0719-2011《沥青混合料车辙试验》所规定的要求设计制造的，适用于沥青混合料的高温抗车辙能力的测定，也可用于现场沥青混合料的高温稳定性试验。

▲主要技术特点

1、采用笔记本电脑控制技术，测试过程自动控温、自动计时、实时显示车辙的位移量，并自动记录位移曲线，打印报表。

2、试验时同时显示时间与位移、时间与温度变化曲线，为研究沥青混合料车辙特性的科研单位提供实践依据。

3、本仪器能够在试验温度40℃～80℃,轮压为0.7MPa下进行车辙试验,标准试验时间为60min。

4、采用J*对温度传感器采集温度，PWM调制方进行式温度控制，温度稳定性高，无过冲，长时间试验无温度漂移（杜J*了一般热电偶温度传感器长时间工作温度漂移对试验数据的影响）。

5、采用高精度的A/D（16位）、D/A（16位）模块，确保位移测量及温度控制的精度和分辨率。恒温箱采用外循环加热方式，温场均匀。

6、采用气压式加载方式，操作方便，加载压力准确。

7、本仪器为三轮、科研型车辙试验仪，可同时做三个试模的浸水或非浸水车辙试验。

▲主要技术指标及参数

① 主要技术指标

⑴ 试验轮的碾压速度：             42±1次/分钟（单程）

⑵ 试验小车运动距离：            （230±10）mm

⑶ 试验轮的橡胶硬度：             78±2（60℃，国际标准硬度）

⑷ 试验轮与试模的接触压强： （0.7±0.05）Mpa（60℃时），可调范围0.5～1.2（Mpa）

⑸ 试件温度：                           60℃±0.5℃

(6) 位移测量范围：                    0～30（mm）

(7) 位移测量精度：                   ±0.01mm

(8) 恒温箱的控制范围：           （40～80）℃（可任意设定），控制精度±1℃

② 主要技术参数

⑴ 工作方式：                          浸水试验和非浸水试验

⑵ 试模尺寸：                         300mm×300mm×50mm（标准）

           可对30～100mm厚度的试件进行车辙试验

⑶ 温度测量通道数量：           2路

⑷ 试验时间：                         60～240（min）

⑸ 可同时做试件数量：          3个

⑹ 试件养生数量：                 9个

⑺ 碾压运动方式：                 试验轮动

⑻ 整机外形尺寸：                 2400mm×960mm×1500mm(长×宽×高)

⑼ 整机重量：                        800kg

⑽ 工作电源：                        AC380V、50Hz，10A，三相四线制、带零线

▲SYD-0719C自动车辙试验仪仪器配套清单（出厂标配）

序号	名    称	单位	数量	备注
1	车辙试验仪主机	台	1
2	计算机	台	1
3	打印机	台	1
4	380V电源线	根	1
5	试模50mm	个	9
6	空气压缩机	台	1
7	使用说明书	份	1
8	合格证书	份	1
9	产品保修卡	份	1

▲SYD-0719C自动车辙试验仪仪器安装所需试剂、器材

序号	名称	规格和要求	数量	备注
1	三氯乙烯	工业级500mL	5瓶
2	黄油		500g
3	台秤	量程15kg,精度0.5g	1台

说明：

1、仪器安装所需试剂、器材由用户自备。

2、对于有毒、有害试剂的使用、处理和保管，请按相关的规定执行。

3、使用本仪器前应仔细阅读使用说明书及行业标准。
