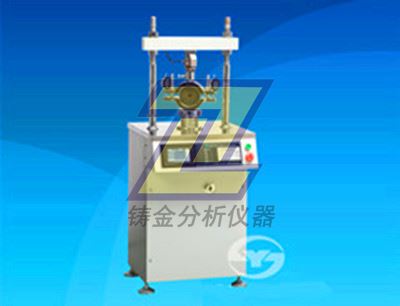

一、SYD-0709型马歇尔稳定度试验仪

▲SYD-0709型马歇尔稳定度仪产品介绍

SYD-0709马歇尔稳定度试验仪是根据中华人民共和国行业标准JTJ 052《公路工程沥青及沥青混合料试验规程》中的T 0709《沥青混合料马歇尔稳定度试验》规定的要求设计制造的，适用于沥青混合料的马歇尔稳定度试验，能够准确地判断沥青混合料的破坏点，以进行沥青混合料的配合比设计或沥青路面施工质量检验。

▲SYD-0709型马歇尔稳定度测定仪主要技术特点

1、采用高亮度大屏幕彩色液晶触摸显示屏、感应式面板开关，试验数据显示清晰，操作方便。

2、配有微型打印机打印试验结果，并有三种不同的打印格式，可以根据需求进行打印。

3、具有三路高速A/D转换，采样精度高，采样数据准确可靠。

4、具有自动和手动两种加载形式，一般情况下采用自动加载形式，特殊情况下则可采用手动加载形式。

5、紧急情况时按急停开关即可强行关机。

▲SYD-0709型马歇尔稳定度试验仪主要技术参数及指标

1、测试荷载：  （0~50.00）KN，测量误差：±0.05%（F.S）

2、测试位移：  0mm~10mm，测量误差：±0.5%（F.S）

3、加载速率： （50±5）mm/min

4、使用条件： （1）环境温度：15℃~35℃

（2）相对湿度：≤85%

5、工作电源：  AC（220±10%）V，50Hz

6、整机功耗：  不大于700W

7、仪器体积：  540mm×600mm×1400mm（长×宽×高）

8、仪器净重：  86Kg

▲SYD-0709型马歇尔稳定度仪（落地式）配置清单（出厂标配）

序号	名称	单位	数量	备注
1	SYD-0709马歇尔稳定度试验器  主机	台	1
2	压力传感器（已装于仪器）	套	1
3	位移传感器（已装于仪器）	套	2
4	Ф100mm试样加载夹具（标准配置）	付	1	已装于仪器
5	手摇装置（含转轴、摇把各1件）	套	1
6	使用说明书	份	1
7	打印机说明书	份	1
8	软件光盘	张	1
9	合格证书	份	1
10	产品保修卡	份	1
11	Ф150mm试样加载夹具	套	1	选购件

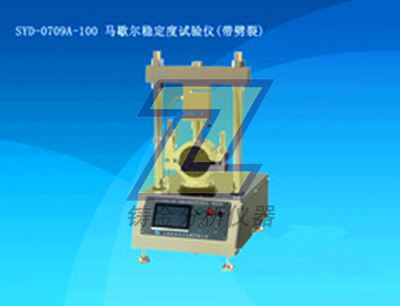

二、SYD-0709A-100型马歇尔稳定度试验仪(带劈裂)

SYD-0709A-100型马歇尔稳定度仪(带劈裂)产品介绍

依据JTG E20 《公路工程沥青及沥青混合料试验规程》标准中T 0709 沥青混合料马歇尔稳定度试验的基本规定；并针对高强度沥青混合料试验的特殊要求及为满足对试验全过程数据深入分析研究的需要，本公司隆重推出精心研制的国内S*创、行业LX的SYD-0709-100 马歇尔稳定度试验仪。这是一款自动化程度高、性能全优；既适合质量监控、又满足科研需要；既能做普通试件，又能做高强度特殊试件的新型马歇尔稳定度试验仪。

本仪器可做101.6mm直径的普通马歇尔、高强度马歇尔稳定度试验，更换卡具还可做劈裂试验，是各沥青及沥青混合料生产、使用企业，公路、桥梁等建设单位，及各相关大专院校、科研院所优选的新型仪器。

▲SYD-0709A-100型马歇尔稳定度测定仪(带劈裂)主要技术特点

1、采用工业级彩色触摸屏控制及显示，实时显示试验数据和试验曲线，自动保存工作参数。

2、精心选用宽量程、高精度、全量程范围内线性度奇佳的特殊要求的压力传感器，荷载压力达100kN，远大于普通同类试验仪的50kN，可完全满足本仪器在全量程范围内高精度压力检测的需要。

3、选用高精度LVDT直线位移传感器，在(0~20)mm全量程范围内精度可达0.01mm，远优于本仪器位移检测的指标要求。

4、自主研发的软件控制系统，率先实现了全程记录采样间隔20ms的全部试验过程数据，并可由U盘全部导出，供大专院校、科研院所等科研型的用户做后续的试验过程的数据分析和研究。

5、加载电机的试验速度、升降速度、空走速度无级可调，为用户做科研型的试验提供方便。

6、具有USB通讯口，可连接热敏打印机打印试验结果，特殊需要，可另行扩展联网远程通讯功能。

7、具有过载保护、设备故障预警等功能，有蜂鸣器声音报警提示，同时故障码显示故障原因。

8、底座箱体采用不锈钢材质制成，美观大方，易于清洁，经久耐用。

▲SYD-0709A-100型马歇尔稳定度试验仪(带劈裂)主要技术指标及参数

1、z*大荷载：        100kN

2、稳定度测量范围：     0~100kN

3、稳定度测量误差：     ≤±0.1kN

4、流值测量范围：      (0~20)mm

5、流值测量误差：      ≤±0.05mm

6、压力机上升速度：     (0~50)mm/min可调

7、通讯口：         配有串口输出，联网接口

8、工作电压：        (AC220±10%)V，50Hz

9、整机功耗：        1500W

10、工作环境温度：      0℃~60℃

11、外形尺寸(mm)：     760×510×1000（长×宽×高）

12、整机重量：        120kg

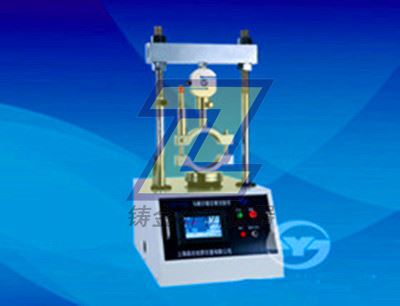

三、SYD-0709A型马歇尔稳定度试验仪（台式）

▲SYD-0709A马歇尔稳定度测定仪产品介绍

本仪器是根据中华人民共和国行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T0709-2011《沥青混合料马歇尔稳定度试验》规定的要求设计制造的，适用于沥青混合料的马歇尔稳定度试验，能够准确地判断沥青混合料的破坏点，以进行沥青混合料的配合比设计或沥青路面施工质量检验。

▲SYD-0709A马歇尔稳定度仪主要技术特点

1、本仪器具有参数设置、计量校正、自动试验控制、数据自动采集、实时时钟等功能，控制装置对试件的稳定度和流值同时进行试验数据采集并自动判断峰值。

2、本仪器采用大屏幕图形液晶显示屏直接显示出稳定度值、流值的试验数据及曲线图形、试验结果、试验时间，试验效果直观。

3、本仪器内部可存贮100组试验数据及时间,可随时调出查看。整个试验自动完成，并能自动归位。

4、本仪器配有RS232串行通讯口，方便与上位计算机通讯，由计算机进行数据处理、存贮、显示、打印。

5、本仪器还具有手动控制上升、下降、停止的功能，方便用户使用。

▲SYD-0709A马歇尔稳定度试验仪主要技术参数及指标

1、工作电源：          AC（220±10%）V，50Hz；

2、z*大荷载：          50kN；

3、测量范围：          ≤40kN；

4、测量误差：          ≤±0.1kN；

5、过载保护功能：      荷载值大于39kN时自动保护；

6、垂直变形（流值）：  测量范围（0～20）mm，

测量误差≤±0.05mm；

7、荷载速率：          (50±5)mm/min；

8、电机功率：          550W；

9、通讯接口：          RS232串行通讯口；

10、适用环境：         温度：15℃～35℃，相对湿度：≤85％；

11、外形尺寸：         600mm×380mm×840mm（长×宽×高）；

12、仪器净重：         98kg。

▲SYD-0709A马歇尔稳定度测定仪仪器配套清单（出厂标配）

序号	名    称	单位	数量	备注
1	SYD-0709A马歇尔稳定度试验仪 主机	台	1
2	压力传感器（已装在主机上）	套	1
3	位移传感器（已装在主机上）	套	1
4	电源线	根	1
5	电脑通讯线	根	1
6	手摇把	个	1
7	打印机（含稳压电源）	套	1
8	使用说明书	份	1
9	合格证书	份	1
10	产品保修卡	份	1

▲SYD-0709A马歇尔稳定度仪仪器安装所需试剂、器材

序号	名称	规格和要求	数量	备注
1	粉笔		1盒
2	棉纱		1卷
3	黄油		200ml
4	报纸		若干

说明：

1、仪器安装所需试剂、器材由用户自备。

2、对于有毒、有害试剂的使用、处理和保管，请按相关的规定执行。

3、使用本仪器前应仔细阅读使用说明书及行业标准。

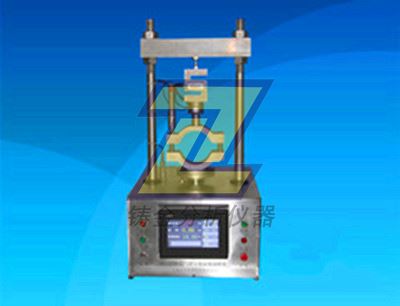

四、SYD-0709A-1型马歇尔稳定度试验仪（台式）

▲SYD-0709A-1马歇尔稳定度测定仪产品介绍

本仪器是根据中华人民共和国行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T0709-2011《沥青混合料马歇尔稳定度试验》规定的要求设计制造的，适用于沥青混合料的马歇尔稳定度试验，能够准确地判断沥青混合料的破坏点，以进行沥青混合料的配合比设计或沥青路面施工质量检验。

    本仪器是本公司SYD-0709A马歇尔稳定度试验仪的升级产品。

▲SYD-0709A-1马歇尔稳定度仪主要技术特点

1、采用先进的传感技术及微机处理技术，可对多种检测数据进行自动测试、计算和处理，实现测试过程的自动化、智能化。

2、采用高精度仪表放大器和可翻转、进口彩色大屏幕PLC控制器，直接显示稳定度值、流值的试验数据及曲线图形、试验结果和试验时间。

3、本仪器可存贮100组试验数据及试验时间,可随时调阅查看。

4、配有RS232串行通讯口，方便与上位计算机通讯，由计算机进行数据处理、存贮、打印、显示，也可由计算机控制，进行试验和打印。

5、仪器主要部分采用新型电镀工艺，金属亚光，硬度高，抗磨耗，经久耐用。

6、具有手动控制上升、下降、停止的功能，方便用户操作使用。

▲SYD-0709A-1马歇尔稳定度试验仪主要技术参数及指标

1、工作电源：         AC(220±10%)V，50Hz；

2、整机功耗：         ≤800W；

3、z*大荷载：         50kN；

4、稳定度测量范围：   ≤40kN；

5、过载保护：         具有荷载值大于39kN时过载保护功能；

6、稳定度测量误差：   ≤±0.1kN；

7、流值测量范围：     (0～20)mm，测量误差≤±0.05mm；

8、荷载速率：         (50±5)mm/min；

9、通讯口：           RS232串行通讯口；

10、适用环境：        温度：15℃～35℃，相对湿度：≤85％；

11、外形尺寸：        650mm×380mm×840mm（长×宽×高）；

12、整机重量：        98kg。

▲SYD-0709A-1马歇尔稳定度仪仪器配套清单（出厂标配）

序号	名         称	单位	数量	备注
1	SYD-0709A-1 马歇尔稳定度试验仪  主机	台	1
2	压力传感器（已装在主机上）	套	1
3	位移传感器（已装在主机上）	套	1
4	试验压头（Φ101.6mm×63.5mm） （已装在主机上）	套	1
5	试验压头（Φ152.4mm×95.3mm）	套	1	选购件
6	模拟试样（圆环）	个	1
7	手摇把（标定用）	个	1
8	电源线	根	1
9	电脑通讯线	根	1
10	打印机（含稳压电源）	套	1
11	使用说明书	份	1
12	合格证书	份	1
13	产品保修卡	份	1
