一、SYD-4508C-1型沥青延度仪

★产品介绍

本仪器是根据中华人民共和国标准GB/T 4508《沥青延度测定法》、中华人民共和国行业标准JTG E20《公路工程沥青及沥青混合料试验规程》中的T 0605《沥青延度试验》所规定的要求设计制造的，适用于按照GB/T 4508 和T0605标准所规定的方法，测定石油沥青在规定的条件和一定的温度下、以一定的速度拉伸至断裂时的长度——称为石油沥青的延度，以cm 表示。

▲主要技术特点

1、10.1 英寸1024×600 彩色触摸屏。

2、触摸屏操作，方便快捷；

3、32 位ARM 单片机控制，控制水浴温度及拉伸速度，延度结果自动处理显示。

4、双水槽结构，控温时，内外水槽同时循环控温，提高控温工作效率，拉伸工作时，内槽循环停止，保持水面平静；外槽循环保温，保证内槽控温精度。热平衡循环系统，确保浴槽温度均匀。

5、数据储存，方便查询。

▲主要技术参数及指标

1、工作电源： AC（220±10%）V 50Hz；

2、整机功耗： 不大于5600W；

3、测量范围： 1500mm（±10mm）；

4、加热形式： 加热管；

5、控温方式： 冷热平衡循环系统；

6、控温范围： 5℃～50℃可调，温度显示分辨率0.01℃；

7、控温精度： ±0.1℃；

8、拉伸速度： 1cm/min、5cm/min 两档；

9、测量精度： ±1mm；

10、延度显示： 显示屏实时显示；

11、延度记录： ⑴ 按键遥控器控制记录；⑵ 屏幕点击记录；

12、平均延度： 延度记录完成后自动生成并显示；

13、制冷方式： 压缩机制冷；

14、适用环境： 温度：15℃～35℃、相对湿度≤85%；

15、外形尺寸： 2370mm×520mm×1000mm（长×宽×高）；

16、仪器净重： 285kg。



二、SYD-4508C型沥青延度仪

▲SYD-4508C沥青延度试验器产品介绍

本仪器是根据中华人民共和国标准GB/T 4508《石油沥青延度测定法》、中华人民共和国行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T 0605-2011《沥青延度试验》规定的要求设计的，适用于按GB/T 4508、或T 0605-2011标准所规定的方法测定石油沥青在规定的条件和一定的温度下以一定的速度拉伸至断裂时的长度，以cm表示。

▲SYD-4508C沥青延度仪主要技术特点

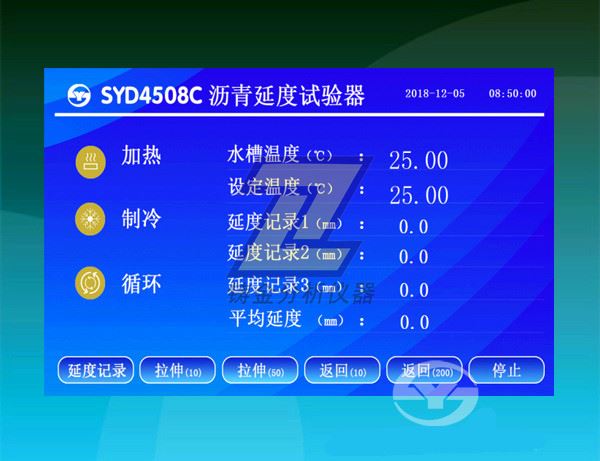

1、10.1英寸1024×600彩色触摸屏。

2、全触摸屏操作，方便快捷。

3、采用大功率压缩机制冷，制冷速度快。

4、32位ARM单片机控制、延度数据自动处理显示。

5、屏蔽式冷热平衡增压循环系统，确保浴槽各处温度均匀。

6、自动检测、控制水浴温度。

7、自动检测、控制拉伸速度，工作稳定可靠。

8、数据储存，方便查询。

9、平均延度值自动计算并显示。

▲SYD-4508C沥青延伸度仪主要技术参数及指标

1、工作电源：   AC（220±10%）V，50Hz；

2、测量范围：   1500mm（±10mm）；

3、加热形式：   电加热器加热；

4、加热功率：   4500W；

5、控温方式：   屏蔽式冷热平衡增压循环系统；

6、控温范围：   5℃～50℃可调，温度显示分辨率0.01℃；

7、控温精度：   ±0.1℃；

8、拉伸速度：   1cm/min、5cm/min两档；

9、测量精度：   ±1mm；

10、延度显示：  显示屏实时显示；

11、延度记录：  通过触摸屏“延度记录”键记录；

12、平均延度：  延度记录完成后自动生成并显示；

13、制冷方式：  压缩机制冷；

14、适用环境：  15℃～35℃、相对湿度≤85%；

15、外形尺寸：  2370mm×520mm×1000mm（长×宽×高）；

16、整机功耗：  ≤5600W；

17、仪器净重：  285kg。

▲SYD-4508C沥青延度仪仪器配套清单（出厂标配）

序号	名    称	单位	数量	备注
1	“ SYD-4508C沥青延度试验器”主机	台	1
2	沥青试模	付	3	装于同一盒内
3	模架	付	3
4	棒式温度计（0~50℃,z*小分度值0.1 ℃）	根	1
5	插座（250V32A三芯）	只	1	带底盒
6	无线遥控延度记录器	只	1
7	试模盘	只	1
8	使用说明书	份	1
9	合格证书	份	1
10	产品保修卡	份	1

▲SYD-4508C沥青延度试验器仪器安装所需试剂、器材

序号	名称	规格和要求	数量	备注
1	丙三醇	500ml	1瓶
2	沥青溶剂	2L	2L/桶	煤油
3	滑石粉		500克
4	刮刀		1把
5	毛刷	2cm宽	2支
6	电炉	1000W	1个

说明：

1、仪器安装所需试剂、器材由用户自备。

2、对于有毒、有害试剂的使用、处理和保管，请按相关的规定执行。

3、使用本仪器前应仔细阅读使用说明书及行业标准。



三、SYD-4508G-1型沥青延度仪

▲SYD-4508G-1型沥青延伸度仪产品介绍

本仪器是根据中华人民共和国标准GB/T 4508《沥青延度测定法》、中华人民共和国行业标准JTG E20-2  011《公路工程沥青及沥青混合料试验规程》中的T 0605-2011《沥青延度试验》规定的要求设计制造的，适用于按照GB/T 4508或T 0605-2011标准所规定的方法测定石油沥青在规定的条件和一定的温度下，以一定的速度拉伸至断裂时的长度。

本仪器的设计也符合中华人民共和国行业标准NB/SH/T 0814《沥青材料测力延度试验法》的要求，适用于测定沥青、改性沥青和乳化沥青残留物的z*大拉力值和z*大拉力时的伸长变形值。

本仪器的设计还符合NB/SH/T 0737《沥青弹性恢复测定法（延度仪法）》及JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T 0662-2000《沥青弹性恢复试验》的要求，适用于沥青材料按规定的要求制作的试件，在规定的温度下以规定的速度拉伸至规定长度后剪断，测定其可恢复变形的能力。

▲SYD-4508G-1型沥青延度试验器主要技术特点

1、本仪器一机多用，是一款集沥青延度、沥青测力延度、沥青弹性恢复能力测试于一体的多用途的沥青试验器；

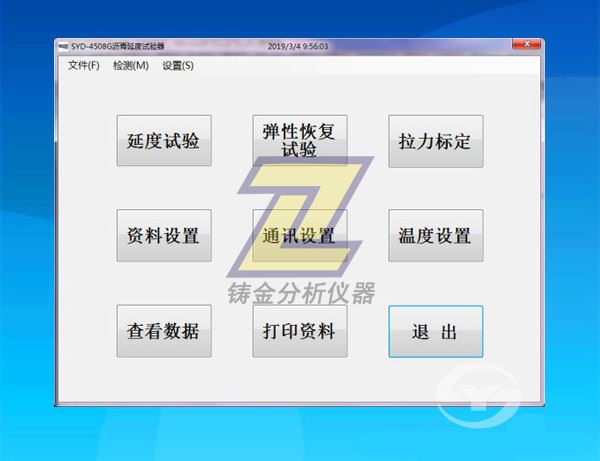

2、采用工控触摸屏，技术先进，可以实现数据传输功能；

3、新颖的拉伸传动设计，采用进口丝杆和导轨组合，拉伸过程平稳同步、无抖动，速度均匀，延度、拉力显示精确；

4、采用大功率压缩机制冷，屏蔽式冷热平衡增压循环系统，制冷速度快，浴槽温度均匀；

5、一次可以做三个样的拉伸、测力和弹性恢复实验；

6、平均延度值、z*大拉力、z*大拉力时的伸长变形值等自动计算并显示；

7、设计的延度测量水浴的双层结构装置获授国家ZL，ZL号：ZL201821604657.9

▲沥青延伸度仪主要技术参数及指标

1、工作电源：       AC（220±10%）V、50Hz

2、测量范围：       1.5m(±10mm)

3、加热方式：       加热管加热

4、加热功率：       4500W

5、浴液循环：       冷热平衡循环系统

6、控温范围：       5℃～50℃可调，数字显示，温度显示分辨率0.01℃

7、控温精度：       ±0.1℃

8、拉伸速度：       1cm/min、5cm/min两档

9、测量精度：       ±1mm

10、延度显示：      工控触摸屏实时显示

11、延度记录：      ⑴ 通过手持遥控器按键记录

⑵ 通过工控触摸屏“记录”按键记录

12、测力范围：      (0～300)N

13、测力精度：      ±1N

14、显示分辨率：    0.1N

15、拉力显示：      工控触摸屏实时显示

16、数据输出：      工控触摸屏实时显示，集成数据上传

17、制冷形式：      1.25匹压缩机制冷，输入功率950W

18、环境温度：      15℃～35℃

19、相对湿度：      ≤85%

20、外形尺寸：      2370mm×530mm×950mm（长×宽×高）

21、整机功耗：      ≤5600W

▲SYD-4508G-1沥青延伸度仪仪器配套清单（出厂标配）

序号	名    称	单位	数量	备 注
1	“4508G-1型沥青延度试验器”主机	台	1
2	沥青延度试模模架	付	3	装于同一盒内
3	沥青延度试模	付	3
4	沥青弹性恢复（测力延度）试模模架	付	3	装于同一盒内
5	沥青弹性恢复（测力延度）试模	付	3
6	棒式温度计 （0~50℃,z*小分度值0.1 ℃）	根	1
7	插座（250V32A三芯）	只	1	带底盒
8	无线遥控延度记录器（遥控器）	只	1	已装电池
9	试模盘	只	1
10	使用说明书	份	1
11	合格证书	份	1
12	产品保修卡	份	1

▲SYD-4508G沥青延度试验器仪器安装所需试剂、器材

序号	名称	规格和要求	数量	备注
1	丙三醇	500ml	1瓶
2	沥青溶剂	2L	2L/桶	煤油
3	滑石粉		500克
4	刮刀		1把
5	毛刷	2cm宽	2支
6	电炉	1000W	1个

说明：

1、仪器安装所需试剂、器材由用户自备。

2、对于有毒、有害试剂的使用、处理和保管，请按相关的规定执行。

3、使用本仪器前应仔细阅读使用说明书及行业标准。
