ZOLLE刀具预调、检测设备

产品简介

ZOLLER产品系列涵盖了刀具预调、检测和管理的应用领域，有多种型号和配置选项。本页面选取几款简单示例：

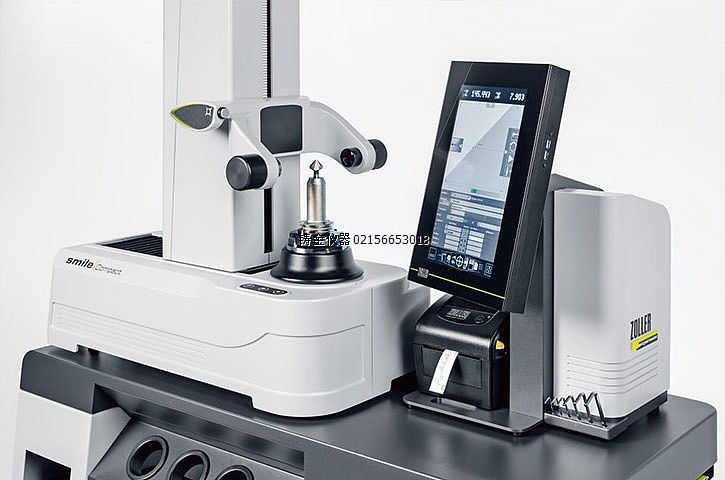

（一）、smileCompact
适用于标准刀具，旨在为中型和小批量的刀具需求而设计。具有坚固耐用性和空间节约性，可直接放置在数控机床旁或生产车间或生产岛中。采用品牌组件和ZOLLER图像处理技术»pilotstarter«，适用于舒适的、无需操作人员值守的应用。»pilotstarter«可提供多种测量结果，比如长度和横截面尺寸、半径、角度、同心度和按下按钮后的轴向跳动。刀具切削可清楚地在立式13英寸平板电脑中显示。

技术参数：

	测量范围Z	测量范围X	直径	卡规Ø
»smilecompact«	350mm	160mm	320mm	0mm

（二）、»smile« 入门型专业预调和测量设备，适用于标准刀具

ZOLLER»smile« 是加工制造企业的适用产品：易于操作，由高品质的部件制成，配备了用于切削刀具专业预调和测量的标准测量功能，适合于车间使用。
可变操作单元，符合人体工程学的单手控制手柄»eq«和可自由使用的刀具主轴提高了工作的舒适性。除了快速准确的测量外，还可以将刀具数据直接传输到加工机床。

技术参数：

	测量范围Z	测量范围X	Ø	卡钳Ø
»smile 320«	350mm	160mm	320mm	0mm
»smile 420«	420/600/800mm	210mm	420mm	100 mm
»smile 620«	420/600/800mm	310mm	620mm	100mm

*可选

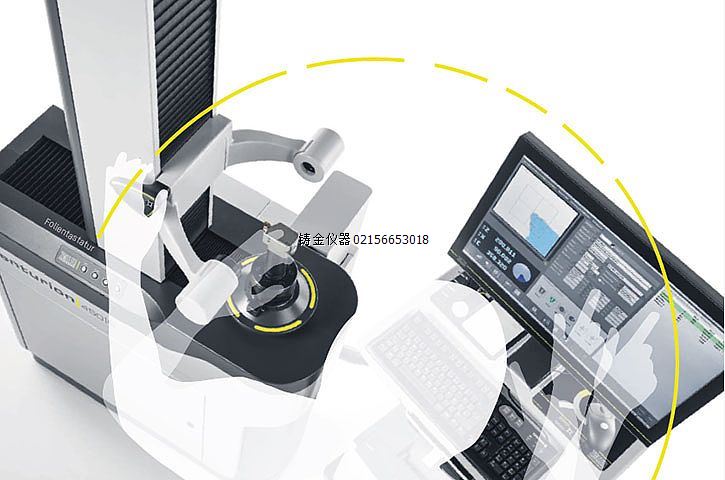

（三）、高级预调和测量设备 »venturion«
人体工程学设计，大限度的灵活性和精确性是»venturion«预调和测量设备的特点。该预调和测量设备的模块化设计使得可以自由组装适合生产过程的个性化预调和测量设备。
有了基本版本，可以使用所有用于测量和预调刀具的基本功能 -可以受益于照片化的输入对话框、自动切削刃识别、自动零点监控等。例如，可以添加用于刀具检查、旋转中心测量、铰刀测量或刀具热装的模块。»venturion«为个性化适应提供了可能性。

技术参数：

	测量范围Z	测量范围X	卡规Ø	卡规 Ø
»venturion 450«	450 / 620 / 820 mm	210 / 310 mm	420 / 620 mm	100 mm
»venturion 600«	600 / 800 / 1.000 mm	300 / 400 mm	600 / 800 mm	200 / 100 mm
»venturion 800«	600 / 800 / 1.000 / 1200 / 1400 / 1600 mm	500 / 600 mm	1000 / 1200 mm	200 / 0 mm

提示：使用换径套和附加固定器时，在某些情况下可能减小所示测量范围。* 选择性可用：卡规直径可相应减小。

（四）、»hyperion« ——卧式设备
无论是预调还是测量车床、加工中心或铣加工中心刀具，ZOLLER »hyperion«均可用作独立的测量设备，其功能几乎可满足所有不同的刀具夹紧要求。转台可安装多类刀具夹紧装置，便于快速直接的操作。
无论选择手动还是数控控制，都可以实现较高级别的通用性，这得益于通过准备和测试的刀具使生产效率提高。

技术参数：

	测量范围Z	测量范围X	旋转范围Ø
»hyperion 300«	350mm	300mm	300 mm
»hyperion 500/400«	500mm	400mm	480 mm
»hyperion 500/500«	500mm	500mm	480 mm
»hyperion 700«	700mm	500mm	480mm

（五）、刀具通用测量设备 »genius«

ZOLLER»genius 3«是一款刀具通用测量设备，刀具可以快速、轻松地得到控制。测量结果被详细地记录下来，并可以通过鼠标点击传送至磨床。»genius«因此可节省宝贵的工作准备和编程时间。

技术参数：

	最大限度。工具长度	最大限度。 Ø工具（带/不带旋转机构）	最大卡规Ø	轴数	重量
»genius«	600 mm	– / 400 mm	100 mm	5	820 kg

提示：使用换径套和附加固定器，在某些情况下可能减小所示测量范围。

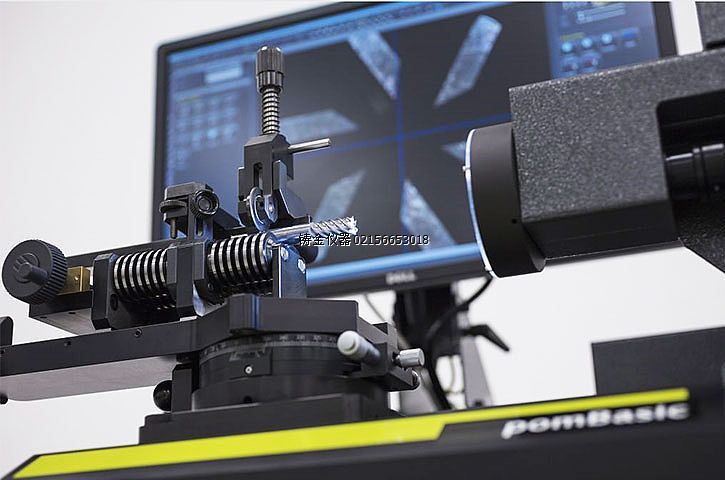

（六）刀具检测设备pomBasic

ZOLLER »pombasic«以过程为导向，可在入射光中检测钻刀、铣刀和埋头钻。»pombasic«设计通用、紧凑，可在刀具入库时对其进行检测，也可在检测室或磨削车间对刀具直接进行检测。

该设备是车间的理想设备，可放置在车间的数控磨床旁直接使用：简单地插入刀具，启动，测量便可完成。可进行高精度自动检查，只需启动按钮便可进行自动检测并打印检测报告。

技术参数：

	X轴行程	Y轴行程	Z轴行程	可测量及可夹紧的刀柄直径Ø	彩色相机»pomcolorcam«
»pomBasic«	180 mm	55 mm	± 50 mm	0,5 mm - 50 mm	6.5倍变焦镜头视野范围

提示：使用换径套和附加固定器时，在某些情况下可能减小所示测量范围。各轴手动微调。
