日本FUTURE-TECH硬度计
产品简介
日本FUTURE-TECH公司成立于1995年，生产制造数显显微维氏硬度计、全自动显微硬度计、数显洛氏硬度计、指针洛氏硬度计、布氏硬度计等硬度测试仪器。本站选取几款示例，如有相关需求，可联系铸金交流。

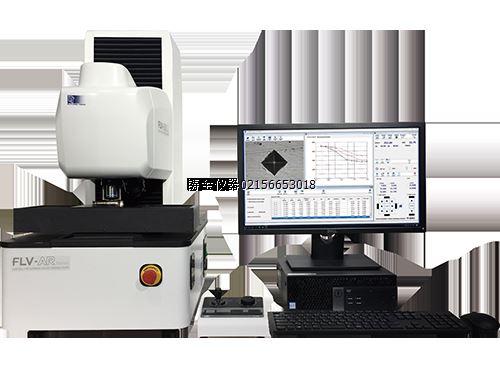

FLV-AR系列硬度计
配备高速样品形状识别功能的高智能系统。具有高速、高精度和操作性，压痕读取性能和重复性进一步提高。
接近人类感官的可靠硬度测试合作伙伴。
特点：

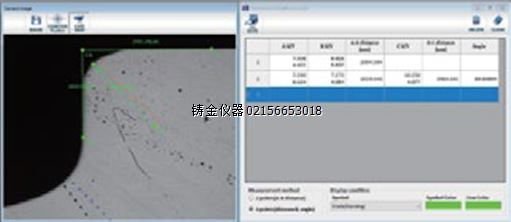

1、距离及角度测量功能
只需在画面上点击两点，就可以轻松求出两点之间的距离和三点之间的角度。
(ARS・ARS-F)
2、图像编程功能
通过简单的鼠标操作自动识别广泛的区域，并在子窗口中显示。无需对齐多个原点位置，即可在单个屏幕上轻松完成，大幅节省工作时间。
(ARS・ARS-F)
3、报告图表
图表和数值数据可以一键转移到Excel。
原始的测试报告瞬间生成。(通用)
双路称重机构
- 15阶段的负载荷重列表中，可以以10克为单位选择任意连续的负载。
- 我们提供了10gf ～10kgf(FLV10)和50gf ～50kgf(FLV50)的两种类型。
- 头部升降式荷重负载机构
- 为了防止XY舞台升降，可以设置大型重量样品，并且可以同时设置多个样品。
- 本机设置台不需要升降螺钉的防松孔，不受安装位置的限制。
- 高解像度相机
- 1.3M像素的高解像度数码相机。
- 试料倾斜面追随补正功能
- 只需进行简单的倾斜角设置，即可沿试样面的倾斜进行Z轴控制。
- 提高荷重精度和测位置精度，缩短自动聚焦时间，并且进一步的安全限位防止样品与镜头或压头的接触。
- 計測画像保存機能
- 可以瞬间确认所有测量的压痕图像。通过重新设计保存的图像，可以轻松且迅速地进行数据修正。
- 大型自动XY台
- 采用内置式大型舞台。通过重量样品防止舞台偏移，始终实现高精度的负载称重。并且静音性也出色。
- 鼠标双击可实现中心移动，拖动可进行细致的舞台移动。原点位置校准可通过鼠标操作轻松完成，大幅缩短样品设置时间。
- 多彩的测量模式
- 只需选择测量模式，即可将连续点焊的测量和记录自动化进行一系列测试。
- 试料形状 recognition 功能和组合随机测量或沿着试料外边缘的测量功能为标准配备。
- 直线・之字线・圆弧・弧形・线组・随机・矩阵・教学测量等，我们将满足所有用户的需求。

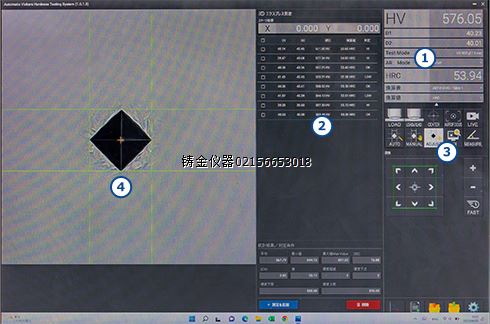

- 画像处理软件
- 通过一段更先进的图像处理软件，带伤痕和污渍的试样表面的压痕测量得到了显著提升。
- 多样的数据输出格式及统计处理
- 浸炭· 高周波淬火的可靠性试验中，在连续多点测量结束后，瞬间在图表上显示和记录指定硬度的有效深度。
- 多点测定数据・硬度分布图・硬化层深度・最大值・最小值・平均值・偏差・标准偏差・偏态分散・合格判定・换算数据等々，多彩的数据处理、显示、输出功能。
- 表示・出力에는、測定硬度値対応の色情報表示・出力。
-
Excel 数据转移功能。将测量结果转移到原始报告表格中。
|
項目 |
FLV-10AR |
FLV-10ARS-F |
|
|
測試荷重 |
維氏 |
HV 0.01、0.02、0.025、0.05、0.1、0.2、0.3、0.5、1、2、2.5、3、4、5、10kgf |
|
|
努氏 |
HK0.01、0.02、0.025、0.05、0.1、0.2、0.3、0.5、1、2kgf |
||
|
勃氏 |
HBW 1/1 、1/2.5、1/5、1/10、1/30、2.5/6.25 mm/kgf |
||
|
選配荷重 |
可選配64種荷重 0.01~10kgf 荷重間隔 0.01kg |
||
|
荷重加載方式 |
自動負荷 |
||
|
負荷速度 |
開始下降速度約180μm 加載速度：1kg內 30μm/s /1kg以上 80μm/s |
||
|
對焦方式 |
自動對焦（搭配硬度測試系統）/手動對焦（使用搖桿組或軟體方向鍵） |
||
|
轉塔機制 |
全自動 |
||
|
壓痕計測 |
自動讀取/手動讀取（搭配軟體） |
||
|
荷重保持時間 |
5-99秒 |
||
|
測頭 |
標配 HV測頭x1 /可選配 HK、HBW |
||
|
物鏡 |
標配長工作距離物鏡 10x& 50x |
||
|
可選購1.25x、2.5x、5x、20x、40x、100x |
|||
|
圖像裝置 |
130萬CMOS 高清高性能工業相機 |
||
|
可選購500CMOS高清高性能工業相機 |
|||
|
控制系統 |
軟體 |
FT-ZERO（WIN10/64bite) |
|
|
輸出信號 |
USB(RS232C) |
||
|
工作台 |
尺寸 |
手動110x110mm |
自動 150x150mm |
|
X-Y 位移台 |
手動(X)50x(Y)50mm |
自動(X)180x(Y)110mm，搭配搖桿裝置 |
|
|
夾具 |
精密虎鉗開⼝量50mmx1 |
||
|
光源 |
LED光源 |
||
|
精度 |
根據JISB-7725、JIS-7734、ASTM E-384以及ISO/DIN 6507-2 |
||
|
安全裝置 |
物鏡保護裝置，測頭保護裝置 |
||
|
設備尺寸 |
H720xW415xD650mm |
||
|
重量 |
約90kg不含電腦 |
||
|
電源供應 |
AC100~115V/AC240V(50/60HZ) |
||
|
標準附屬品 |
50x物鏡、10x物鏡、硬度標準片、防塵罩、水平調整腳、工具箱、電源線、出廠證書、說明書 |
||
|
項目 |
FLV-50AR |
FLV-50ARS-F |
|
|
測試荷重 |
維氏 |
HV0.05、0.1、0.2、0.25、0.3、0.5、1、2、2.5、3、4、5、10、20、30、50kgf |
|
|
努氏 |
HK0.05、0.1、0.2、0.3、0.5、1、2kgf |
||
|
勃氏 |
HBW1/1 、1/2.5、1/5、1/10、1/30、2.5/6.25、2.5/15.6、2.5/31.25mm/kgf |
||
|
選配荷重 |
可選配64種荷重0.05~50kgf荷重間隔0.01kg |
||
|
荷重加載方式 |
自動負荷 |
||
|
負荷速度 |
開始下降速度約180μm加載速度：1kg內30μm/s1kg以上80μm/s |
||
|
對焦方式 |
自動對焦（搭配硬度測試系統）/手動對焦（使用搖桿組或軟體方向鍵） |
||
|
轉塔機制 |
自動 |
||
|
壓痕計測 |
自動讀取/手動讀取（搭配軟體） |
||
|
荷重保持時間 |
5-99秒 |
||
|
測頭 |
標配HV測頭x1/可選配HK、HBW |
||
|
物鏡 |
標配長工作距離物鏡10x&50x |
||
|
可選購1.25x、2.5x、5x、20x、40x、100x |
|||
|
圖像裝置 |
130萬CMOS高清高性能工業相機 |
||
|
可選購500CMOS高清高性能工業相機 |
|||
|
控制系統 |
軟體 |
FT-ZERO（WIN10/64bite) |
|
|
輸出信號 |
USB(RS232C) |
||
|
工作台 |
尺寸 |
手動110x110mm |
自動150x150mm |
|
X-Y 位移台 |
手動(X)50x(Y)50mm |
自動(X)180x(Y)110mm，搭配搖桿裝置 |
|
|
夾具 |
精密虎鉗開口量50mmx1 |
||
|
光源 |
LED光源 |
||
|
精度 |
根據JISB-7725、JIS-7734、ASTME-384以及ISO/DIN6507-2 |
||
|
安全裝置 |
物鏡保護裝置，測頭保護裝置 |
||
|
設備尺寸 |
H720xW415xD650mm |
||
|
重量 |
約95kg不含電腦 |
||
|
電源供應 |
AC100~115V/AC240V(50/60HZ) |
||
|
標準附屬品 |
50x物鏡、10x物鏡、硬度標準片、防塵罩、水平調整腳、工具箱、電源線、出廠證書、說明書 |
||

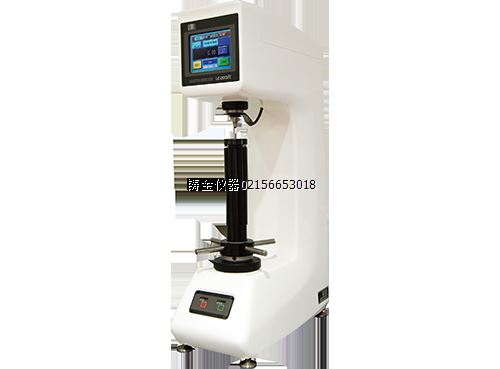

全自動荷重元型數位顯示洛氏硬度計LC系列
深受科研單位及實驗學術單位喜愛的高精度荷重元機種廣泛應用在金屬材料探索，工藝發展，熱處理製程研究，具備全自動測定機能， 並可根據需求訂製各式智能係統，包含專用軟體及智能物料裝置。
符合國際主流規範
ISO-6506-2/1SO-6508-2/ASTM-E18/ASTM-E10/JIS Z2245
-
LED數位顯示
全彩8寸LCD觸控屏幕 -
取代傳統砝碼提升穩定性及精度
顯示精度小數點下兩位 0.01HR -
全自動測試
工作距離 0.5mm~8mm連續自動測試 -
多國語言
提供中文、英文、韓文、德文、法文、義大利文、西班牙文、日文 -
五點線性補正功能
可以使用高、中、低硬度標準片進行多點補正,確保精度。 -
形狀補正功能
提供圓柱度補正、球面補正、OFFSET補正 -
硬質塑膠測試模式
根據JS K7202-2 及ASTM D785規範 -
特殊輕荷重勃氏硬度測試
根據1SO-6506-2規範
產品規格
|
項目/形式 |
LC-200R |
LC-200RB(具備特殊輕荷重勃氏硬度) |
||
|
測定原理及方式 |
荷重元直接荷重檢查測頭深度計算方式最小0.01HR 硬度表示 例：HRC 60.05 |
|||
|
符合規範 |
JIS B 7726/JIS K 7202/JIS Z 2245/ISO 6506-2/ISO 6508-2/ASTM E 18/ASTM E 104/ASTM E 140/ASTM D 785 |
|||
|
操作介面及顯示介面 |
全彩8寸LCD觸控螢幕 |
|||
|
語言 |
日文、英文、中文、韓文、德文、法文、意大利文、西班牙文 |
|||
|
荷重原理 |
傳感器式全自動荷重方式：荷重軸(金剛石測頭或鋼珠測頭) |
|||
|
測定動作 |
連續測定：試料表面距離測頭,0.5~8mm以內,連續自動升降負載荷重,顯示硬度值 |
|||
|
荷重 |
基準荷重 |
3kg(29.42N) 、10kg(98.07N) |
||
|
試驗荷重 |
kgf：15、30、45 、60、100、150 |
|||
|
ISO 6506-2 勃式硬度特殊荷重 |
-- |
kgf：6.25、7.8125、10、15.625、20、25、31.25 、40、62.5、 |
||
|
N：61.29、76.61 、98.07 、153.2 、196.1 、245.2、 294.2、 |
||||
|
可任意設定特殊荷重 |
3kg(29.42N)~200kgf(1961N)範圍內『基準荷重+試驗荷重』組合任意設定 |
|||
|
荷重軸(測頭)下降距離 |
最大8mm |
|||
|
試驗荷重保持時間 |
0~999秒(sec)可以任意設定/工廠設定：3S |
|||
|
測定時間 |
13秒/每次測定時間 |
|||
|
洛氏(HR)尺規以及單位 |
C、D、 A、G、GW、B、BW、F、 FW、K 、KW、E、EW、H、HW、P、PW、M、MW、L、LW、V、VW、S 、SW、R、 RW、15N、30N、45N、15T、15TW、30T、 30TW、 45T、45TW、15W、15WW、30W、30WW、45W 、 45WW、15X 、15XW、 30X、 45XW、15Y 、15YW、30Y、30YW、45Y、45YW 。 |
|||
|
合格判定/上下限判定 |
上限值及下限值設定0.01~130HR、HI-OK-LO 燈號表示 |
|||
|
塑料硬度測試依據規範 |
JIS K 7202/ASTM D 785 |
|||
|
硬度換算/表示依據規範 |
ASTM E140 硬度换算/表示 |
|||
|
試驗荷重表示單位 |
單位切換,kgf/SI單位 |
|||
|
勃氏硬度 |
-- |
壓痕深度計算出HB硬度(參考值) |
||
|
硬度補正機能(OFFSET) |
最大五點多點補正/OFFSET補正/圓柱度補正(ASTM E18及JIS Z 2245)/球面補正(JIS Z 2245)使用三片硬度標準試片,每一個硬度階層都可以進行補正 |
|||
|
數據記憶 |
最大可以儲存2000筆 |
|||
|
數據編輯/統計功能 |
測定值修正/統計分析(測定次數/最大值/最小值平均值公差/標準偏差/不偏分散) |
|||
|
外部輪出信號 |
輸出信號:RS-232(列表機/PC)、OPTION:P.I.0(外部用) |
|||
|
列印數據功能 |
硬度值 硬度值、換算值 硬度值、最大壓入深度 硬度值、合格判定 硬度值，統計分析結果 硬度值、平均值、合格判定 換算值、合格判定 換算值、合格判定 換算值、統計分析結果 換算值、平均值、合格判定 最大壓入深度 |
|||
|
照明裝置 |
白色LED燈照明裝置 |
|||
|
試料最大高度 |
255mm(10") |
|||
|
試料最大深度 |
170mm(6.7") |
|||
|
機身尺寸 |
(W)220mm x (D)465mm x (H)810mm |
|||
|
機體重量 |
約100kg(含標準附屬品箱) |
|||
|
電源選項 |
AC100~240V 50/60Hz(可切換功能) |
|||
|
標準配件 |
鑽石測頭x1、1/16"鋼珠球測頭x1、1/16"備用鋼球x10、硬度標準片HRC、HRB、HR30N、HR30T各一片、60mm鉆座x1、V型鉆座(大)x1、V型鉆座(小)x1、保險絲2Ax1、電源線x1、水平調整腳x4、機身防塵套x1、附屬配件箱x1、 |
|||
