SONOSCAN超声波扫描显微镜
产品简介
SONOSCAN超声波扫描显微镜AMI D9650
用于常规实验室分析和组件筛查应用的声学显微镜。
SONOSCAN超声波扫描显微镜概述：
D9650 经过专门设计，是用于故障分析、工艺、材料表征和小批量检测的通用型工具。
D9650 代表了C-SAM 声学显微成像技术，提供了非凡的精度和稳定性，改进硬件和软件，可提高实验室声学显微镜的性能水平。
SONOSCAN超声波扫描显微镜特性：
- PolyGate 技术可同时捕获100个深度(门栈)，能够进行单焦点和多焦点成像。
- 每个通道多设置 100 个门。
- Windows® 10 Ultimate 提供多语言和 64 位功能。
- 塔式扫描机构，参考平台和样品夹具提供了准确的扫描。
- 可选的数字图像分析 (DIA)、水循环、瀑布式扫描和在线温度控制。
SONOSCAN超声波扫描显微镜D9650 Specs规格：
|
机械扫描区域 |
314 mm x 314 mm |
|
X-Y 精度 |
+ 或 - 0.5 um |
|
电机 |
X 轴高速线性电机 |
|
- |
Y 轴步进电机 |
|
- |
Z 轴步进电机 |
|
电脉冲接收器 |
为探头提供优化 |
|
- |
5 MHz 至 230 MHz |
|
- |
95 dB 增益 - 0.5 dB 步进 |
|
数字转换器 |
1 GSPS @ 8 bits LSNB 1 |
|
数字转换器门控 |
1 ns 至 10,000 ns |
|
操作系统 |
Windows 10，SonoLytics 2 |
|
电压 |
90 VAC 至 250 VAC |
|
- |
50/60 Hz 单频 |
|
- |
15 安培电路 120 VAC |

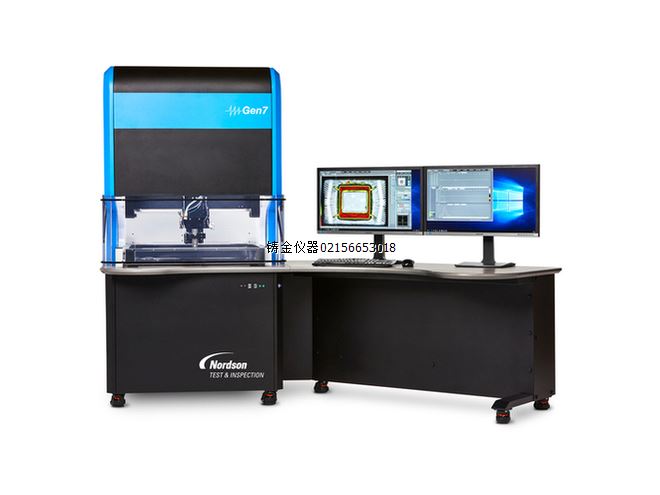

SONOSCAN超声波扫描显微镜AMI Gen7
适用于实验室分析和高分辨率应用的声学显微镜。
Gen7 C-SAM 是声学显微成像设备。Gen7 改进了上一代产品，提供 C-SAM 仪器上的硬件。的硬件支持新的功能和分析，可以快速完成任务。
PolyGate、SonoSimulator、虚拟重新扫描模式 (VRM) 和频域成像 (FDI) 等功能可增加产品价值和提高用户信心。具有易于取放样品的大型照明扫描区域，Gen7 能够扫描从小零件到 350mm 大尺寸硅片夹的所有物体。
en7 的设计充分考虑了用户的需求。符合人体工程学的特点使其使用起来舒适方便。Sonolytics 2 是一款的操作软件，具有直观的操作员界面菜单，有助于获得多的结果，同时节省操作时间。
Gen7提供专门的成套技术、人体工程学和Nordson Test Inspection的功能。
功能：
在 28 英寸 4k 双显示器上查看更多图像。
使用适用于 Windows 10 的用户界面 Sonolytics 2 执行更多操作。
精度高，采集率高达六倍。
扫描区域大，满足大样品的需求
5 个立电机，可实现快的采集速度。
SONOSCAN超声波扫描显微镜规格与参数：
|
Gen7 详细信息： |
|
|
扫描区域 |
350 毫米 x 350 毫米 |
|
Z 轴移动 |
170 毫米 |
|
X 轴电机 |
2 个线性杆电机 |
|
Y 轴电机 |
2 个线性杆电机 |
|
Z 轴电机 |
伺服电机/丝杠 |
|
操作系统 |
Windows 10 和 Sonolytics 2 |
|
计算机硬件 |
Intel i7/SSD-HD |
|
数字波形卡 |
高达 6 GHz，12 位 |
|
图像分辨率 |
图像分辨率高达 32K x 32K |
|
显示器 |
28 英寸 4k 双显示器 |
|
桌面配置 |
直型和弯曲 |
|
USB |
USB 3.0 |
|
计数器重量 |
线性电机驱动 |
