FUSION系列影像测量仪
产品简介
FUSION系列影像测量仪——大视场3D多元传感测量系统
Fusion® 是一种、高速、多传感器测量系统，具有 3D 功能，将大视场 (LFOV) 光学系统与多传感器灵活相结合。
Fusion能力的核心在于其远心大视场光学器件。Fusion的双光学放大倍率：低倍100毫米可视区域，高倍用于小特征测量和自动对焦 — 全程远心科技可寻求整个景深的影像精度。设计原理和FOV非线性校准使Fusion能够以传统视频测量系统上的小FOV相同的精度测量大FOV中的许多特征。大视场光学可以在大范围区域内力求高精度成像，而特征提取功能可以处理和识别视场中的特征和尺寸，无需预先编程。
FUSION系列影像测量仪产品简介：
3D能力
全行程的多元传感器能力
智能图像处理
FUSION系列影像测量仪产品特点：
100毫米大视场结合高速度，提供快速的测量吞吐量
ZONE3计量软件的驱动，Fusion支持所有传感器的基于cad的3D测量
所有传感器通过旋转展开机构准确地放置在光学中心线上
全视场图像处理和高速摄像机允许即时测量整个场景

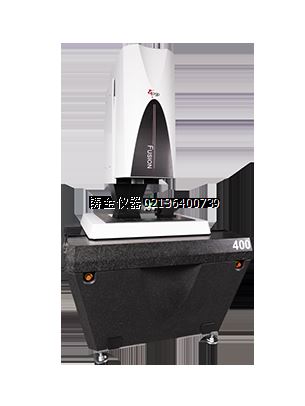

1、Fusion 400影像测量仪
大视场 (LFOV) 多元传感器测量系统
远心大视场光学系统
双光路-低倍具有100mm视场，高倍用于小特征和高度聚焦测量, 全程远心寻求影像精度
丰富的多元传感器
可选接触式探针, 同轴TeleStar TTL激光,微探针和连续扫描探针,以及四轴和五轴联动转台
基于CAD的数字化计量软件，具有自动识别和自动测量功能，真正做到与大视场测量系统无缝衔接
技术参数
XYZ量程(MM)
标准 350 x 250 x 250
测量范围(⼤)
低倍：400 × 300 × 250 mm
⾼倍：340 × 240 × 250 mm
光学
低倍
摄像机：四百万像素⾼分辨率彩⾊⿊⽩摄像机
视场(FOV)范围：70×70mm
景深(DOF)：75mm
⼯作距离：185mm
配件：⽤于聚焦范围搜索的激光指⽰点
高倍
摄像机：五百万像素⾼分辨率彩⾊⿊⽩摄像机
视场(FOV)范围：14×14mm
景深(DOF)：2mm
⼯作距离：185mm
配件：⽤于聚焦的LED栅格投影器 (选配, 仅适⽤于⾼倍）
照明光源
LED全视场准直平⾏光, 同轴表⾯光源, 8区2环段可编程环形灯
2、Fusion 600影像测量仪
大视场 (LFOV) 多元传感器测量系统
远心大视场光学系
双光路-低倍具有100mm视场，高倍用于小特征和高度聚焦测量, 全程远心寻求影像精度
丰富的多元传感器
可选接触式探针, 同轴TeleStar TTL激光,微探针和连续扫描探针,以及四轴和五轴联动转台
基于CAD的数字化计量软件，具有自动识别和自动测量功能，真正做到与大视场测量系统无缝衔接
技术参数
XYZ量程(MM)
标准
540 x 500 x 300
光学
低倍
摄像机：四百万像素计量级⾼分辨率彩⾊⿊⽩摄像机
视场(FOV)范围：70×70mm
景深(DOF)：75mm
⼯作距离：185mm
配件：⽤于聚焦范围搜索的激光指⽰点
高倍
摄像机：五百万像素计量级⾼分辨率彩⾊⿊⽩摄像机
视场(FOV)范围：14×14mm
景深(DOF)：2mm
⼯作距离：185mm
配件：⽤于聚焦的LED栅格投影器 (选配, 仅适⽤于⾼倍）
照明光源
LED 全视场准直平⾏光, 同轴表⾯光源, 8 区 2 环段可编程环形灯
