LINSEIS林赛斯膨胀仪
产品简介
（一）、LINSEIS林赛斯膨胀仪-激光膨胀仪
高精度测量的激光膨胀仪
激光膨胀仪是膨胀测量的终手段，林赛斯 DIL L73 Laser 激光膨胀仪相比顶杆式膨胀仪的精度高，基于迈克尔逊干涉法的测量原理可以消除所有机械误差。广泛应用于石墨、玻璃、复合材料、半导体等材料的测量，对于需要严格限定膨胀系数的材料，如精密电子器件，复合钢材等，DIL L73 Laser 激光膨胀仪是作为质量控制的选择。
LINSEIS林赛斯膨胀仪测量特性：
热膨胀系数（CTE）；线性热膨胀；烧结温度；相变；软化点；分解温度；玻璃化转变温度；密度变化测量
LINSEIS林赛斯膨胀仪基本功能：
玻璃化转变和软化点测定
软化点自动关闭功能，可自由调节（系统保护）
对或相对膨胀 / 收缩的显示
工程 / 物理膨胀系数的表示与计算
速率控制烧结（软件选项）
烧结过程评估
密度测定
自动评估程序
系统校正（温度、零曲线等）
自动零点调节
自动顶杆接触压力控制
LINSEIS林赛斯膨胀仪软件：
整个软件由温度控制、数据采集和数据评估三个模块组成。Windows 软件集成了测量准备、实施和评估的热分析测量的所有基本功能。
常规功能：
实时彩色显示
自动和手动缩放
坐标轴显示可自由选择（例如，温度（x 轴）与 ΔL（y 轴））
数学计算（例如一阶和二阶导数）
保存完整的评估结果
多任务功能
多用户功能
各种曲线段的缩放选项
可以加载任意数量的曲线进行比较
在线帮助菜单
自由标记
测量数据可导出为 EXCEL® 和 ASCII 格式
数据平滑处理
零曲线偏移
光标功能
统计曲线评估（带置信区间的平均值曲线）
数据和膨胀系数的表格打印输出
Alpha Phys、Alpha Tech、相对膨胀 L/L0 的计算
曲线运算，加法、减法、乘法
LINSEIS林赛斯激光膨胀仪产品示例：

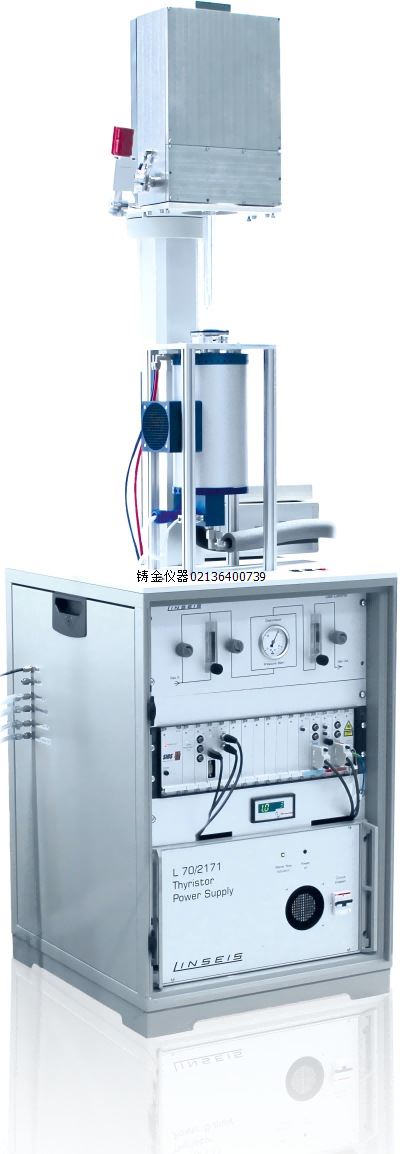

1、DIL L73 Laser
林赛斯 DIL L73 Laser 激光膨胀仪基于迈克尔逊干涉法的测量原理，能够在皮米范围内以高精度和分辨率进行膨胀测量（0.3 纳米 = 300 皮米），其分辨率可比传统推杆式膨胀仪高出 33 倍。
在过程中，特别强调了设备操作的简便性，这使得其操作方式可以与传统推杆式膨胀仪的操作方式相符。
DIL L73 Laser 的样品制备无需任何特殊处理，设备也不需要任何特殊的样品几何形状，反射和非反射性的样品都可以进行测量。
LINSEIS林赛斯激光膨胀仪规格参数：
|
类型 |
DIL L73 Laser |
|
温度范围： |
-180 - 500 °C / -180 - 1000 ℃ / RT - 1000 °C |
|
分辨率： |
0.3 nm |
|
加热 / 冷却速率： |
0.01 K/min … 50 K/min * |
|
样品支架： |
熔融石英 |
|
样品长度： |
高达 50 mm |
|
样品直径： |
高达 7 mm |
|
气氛： |
惰性，氧化，还原，真空 |
|
接口： |
USB |
|
* 取决于炉体 |
LINSEIS林赛斯激光膨胀仪应用：
广泛适用于石墨、玻璃、复合材料、半导体等材料的测量
（二）、LINSEIS林赛斯膨胀仪-光学膨胀仪
光学非接触式测量，提供实时的视觉分析
为了满足玻璃、陶瓷、金属、能源产业等的应用需求，林赛斯专门了光学膨胀仪，充分考虑液体、粉体样品在加热条件下易流动、挥发的特点，采用接触成像分析技术，更适合液体、粉末样品的热膨胀性能分析。
LINSEIS林赛斯膨胀仪测量特性：
特征温度测定（球化点等）；灰分熔融显微镜分析；烧结过程的观察和分析；接触角测定；高温及不同气氛下的显微镜观察；热膨胀曲线（例如形状，面积）；软化和熔化行为，润湿行为；粘度曲线
LINSEIS林赛斯膨胀仪基本功能：
玻璃化转变和软化点测定
软化点自动关闭功能，可自由调节（系统保护）
对或相对膨胀 / 收缩的显示
工程 / 物理膨胀系数的表示与计算
速率控制烧结（软件选项）
烧结过程评估
密度测定
自动评估程序
系统校正（温度、零曲线等）
LINSEIS林赛斯膨胀仪软件常规功能：
实时彩色显示
自动和手动缩放
坐标轴显示可自由选择（例如，温度（x 轴）与 ΔL（y 轴））
数学计算（例如一阶和二阶导数）
保存完整的评估结果
多任务功能
多用户功能
各种曲线段的缩放选项
可以加载任意数量的曲线进行比较
在线帮助菜单
自由标记
测量数据可导出为 EXCEL® 和 ASCII 格式
数据平滑处理
零曲线偏移
光标功能
统计曲线评估（带置信区间的平均值曲线）
数据和膨胀系数的表格打印输出
Alpha Phys、Alpha Tech、相对膨胀 L/L0 的计算
曲线运算，加法、减法、乘法
LINSEIS林赛斯膨胀仪产品示例：
1、DIL L74 OD
林赛斯 DIL L74 OD 光学膨胀仪是为了满足玻璃陶瓷、金属行业和能源行业的苛刻应用需求而的。无论是作为单帧的图片或视频序列，高分辨率 CCD 探测器皆能使样品的膨胀或收缩进行实时的视觉分析。光学膨胀仪采用非接触式膨胀测量，允许样品自由膨胀或收缩，不受机械接触影响，可消除因接触压力而引入的测量误差，使测量结果更为准确，尤其适用于质地柔软或在测量过程中熔化的样品。
高分辨率 CCD 相机能够对样品的膨胀进行视觉实时分析，既可以作为单个图像，也可以作为视频序列。这种方法的优点是不对样品施加外力，因此不会发生机械变形。对于柔软的样品或者在测量过程中强度发生变化的样品，传统推杆式膨胀仪的接触压力总是会对测量结果产生影响。光学膨胀仪可以帮助克服或尽可能减少这种影响。
在光学膨胀仪中，样品在测量过程中始终与参考物进行比较。参考物通常是一种已知的、具有确定膨胀特性的材料，用于实时校正，以克服在加热过程中由于大气环境影响而产生的光学波动。视场面积为 3.3 x 2.8 mm2，通常聚焦在样品的上边缘。
规格参数
|
类型 |
DIL L74 OD * |
|
|
光学测量系统： |
配备高分辨率相机和全自动对焦的光学膨胀仪 |
|
|
温度范围： |
-100 °C - 500 °C |
|
|
测量系统： |
光学非接触式 |
|
|
精度： |
高达 1 μm |
|
|
视场面积： |
3.3 x 2.8 mm2 |
|
|
气氛： |
氧化（可选：还原、惰性和真空） |
|
|
真空度： |
10E-5 mbar |
|
|
加热速率： |
0.01 - 100 ℃/min（取决于炉体） |
|
|
标准： |
ASTM D1857，CEN/TR 15404，BS 1016: Part 15，CEN/TS 15370-1，DIN 51730，IS 12891，ISO 540，NF M03-048 |
|
|
接口： |
USB |
|
|
* 规格取决于配置 |
|
应用：
广泛应用于玻璃陶瓷、金属行业和能源行业，能够测量固体、液体和固-液相变过程的体积。
2、DIL L74 HM
林赛斯 DIL L74 HM 加热显微镜是一种用于材料热光学检测的实验室测量设备。其宽广的温度范围（-100 至 2000 ℃）以及真空密闭的样品室开拓了全新的应用领域。带有高分辨率彩色相机，在大可达 10 x 14 mm2 的样品区域上可实现高达 1 μm 的分辨率。这能实时提供各种热光学变化的影像。从特殊陶瓷的烧结行为到固体和液体的表面效应，润湿性能，以及固体与液体或熔体之间的接触角测量，几乎任何相关应用都可以实现。
加热显微镜配有一个炉体，可以通过真空泵抽真空至 10-5 mbar 。因此在整个温度范围内很容易实现惰性、还原性和氧化性的气氛环境。
除了对视频和照片进行评估外，所配备的软件还允许自动测定润湿角和接触角，以及基于事件控制的炉体激活功能。该软件还能自动确定加热过程中的特征温度点（如球化点、半球化点等），符合 DIN 51730，ISO 540 或者 CEN/TS 15404 标准。
规格参数：
|
类型 |
DIL L74 HM * |
|
|
温度范围： |
-100 °C - 500 °C |
|
|
测量系统： |
光学非接触式 |
|
|
精度： |
高达 1 μm |
|
|
视场面积： |
10 x 14 mm2 |
|
|
气氛： |
惰性，还原，氧化，真空（可选） |
|
|
真空度： |
10E-5mbar |
|
|
加热速率： |
0.01 至 100 ℃/min（取决于炉体） |
|
|
标准： |
ASTM D1857，CEN/TR 15404，BS 1016: Part 15，CEN/TS 15370-1，DIN 51730，IS 12891，ISO 540，NF M03-048 |
|
|
形态测量： |
高度、宽度、接触角、高宽比、面积、圆度，用户也可以自由选择 |
|
|
接口： |
USB |
|
|
* 规格取决于配置 |
|
应用：
适用于煤灰、生物灰、炉渣以及陶瓷、珐琅、陶器、牙科陶瓷、砂轮、特殊陶瓷、耐火陶瓷、玻璃、钢铁、焊膏、不锈钢和助熔剂的分析。
（三）、LINSEIS林赛斯膨胀仪-DIL L75 热膨胀仪
用于应用研究的热膨胀仪
根据不同的应用需求，林赛斯可提供水平和垂直式单杆-热膨胀仪、双杆-热膨胀仪、垂直式四杆-热膨胀仪等设备，测量温度范围可从 -263 ℃ 至 2800 ℃，分辨率高达 0.03 nm，并可广泛适用于氧化性、还原性、惰性、静态或动态真空气氛，能够对固体、粉末糊剂的长度变化进行自动测量。
测量特性：
热膨胀系数（CTE）；线性热膨胀；烧结温度；相变；软化点；分解温度；玻璃化转变温度；密度变化测量
基本功能：
玻璃化转变和软化点测定
软化点自动关闭功能，可自由调节（系统保护）
对或相对膨胀 / 收缩的显示
工程 / 物理膨胀系数的表示与计算
速率控制烧结（软件选项）
烧结过程评估
密度测定
自动评估程序
系统校正（温度、零曲线等）
自动零点调节
自动顶杆接触压力控制
软件常规功能：
实时彩色显示
自动和手动缩放
坐标轴显示可自由选择（例如，温度（x 轴）与 ΔL（y 轴））
数学计算（例如一阶和二阶导数）
保存完整的评估结果
多任务功能
多用户功能
各种曲线段的缩放选项
可以加载任意数量的曲线进行比较
在线帮助菜单
自由标记
测量数据可导出为 EXCEL® 和 ASCII 格式
数据平滑处理
零曲线偏移
光标功能
统计曲线评估（带置信区间的平均值曲线）
数据和膨胀系数的表格打印输出
Alpha Phys、Alpha Tech、相对膨胀 L/L0 的计算
曲线运算，加法、减法、乘法
产品示例：

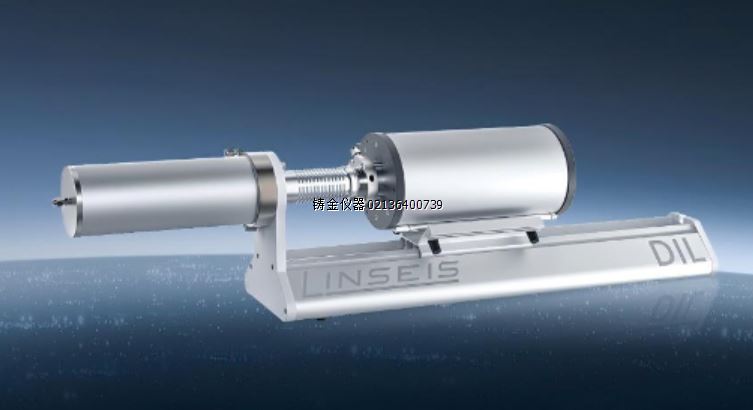

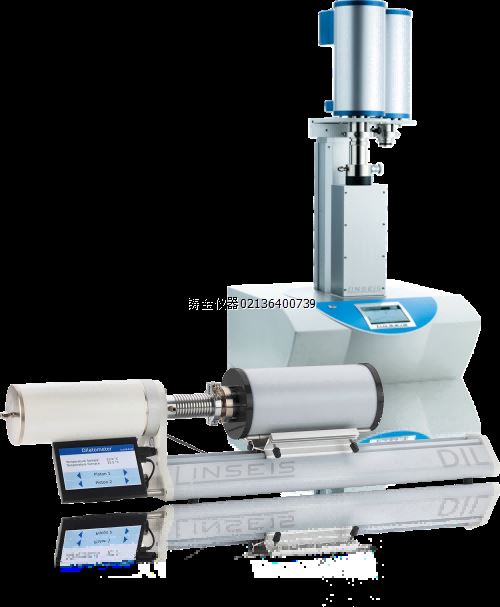

1、DIL L75 Horizontal / Vertical
热膨胀测量（ DIL ）是在特定的气氛和程序控温条件下，测量物质尺寸在可忽略负载下随温度变化而变化的过程，例如物质（陶瓷、玻璃、金属、复合材料、聚合物等）的膨胀或收缩测量。
林赛斯 DIL L75 水平热膨胀仪和 DIL L75 垂直热膨胀仪是用于测量固体、液体、粉末和糊状物热长度变化的高精度仪器。
DIL L75 水平热膨胀仪具有高度真空密封的设计，能够在真空以及氧化性和还原性气氛下进行测量。DIL L75 垂直热膨胀仪的特点在于其“零摩擦”设计，这特别适用于烧结研究和具有低膨胀的材料。这两种系统均采用高分辨率线性电感位移传感器，寻求高精度、可重复性和长期稳定性。
得益于优异的温度控制以及可选择适配于手套箱使用的特性，它们的应用十分广泛。此外，这两种型号都提供自动压力控制，该功能允许根据不同的应用情况来调节接触压力，并在整个测量过程中保持压力恒定。
DIL L75 垂直热膨胀仪的低温选项可实现在 -263 ℃ 至 220 ℃ 的温度范围内进行测量，它提供了多种样品支架，支持真空操作和可控气氛环境，并寻求了测量的高精度以及操作的简便性。
规格参数
|
类型 |
DIL L75 Horizontal * |
DIL L75 Vertical * |
|
温度范围： |
-180 - 2800 °C |
-263 - 2800°C |
|
LVDT |
||
|
Delta L 分辨率： |
0.03 nm |
0.03 nm |
|
测量范围： |
±2500 µm |
±2500 µm |
|
接触力： |
10 mN - 1 N |
10 mN - 1 N |
|
光学编码器 |
||
|
Delta L 分辨率： |
0.1 nm |
0.1 nm |
|
测量范围： |
±25000 µm |
±25000 µm |
|
自动样品长度检测： |
具备 |
具备 |
|
接触力控制: |
具备 |
具备 |
|
接触力： |
10 mN - 5 N |
10 mN - 5 N |
|
多炉体配置： |
多 2 个炉体 |
多 3 个炉体 |
|
电动炉体选项： |
可选 |
可选 |
|
气体流量计： |
手动气体计量或质量流量控制器，可控制1 种、3 种或更多种气体 |
手动气体计量或质量流量控制器，可控制 1 种、3 种或更多种气体 |
|
接触力调整： |
包含 |
包含 |
|
单杆 / 双杆热膨胀: |
可选 |
可选 |
|
软化点检测： |
包含 |
包含 |
|
密度测定： |
包含 |
包含 |
|
L - DTA： |
可选（可达 2000 °C） |
可选（可达 2000 °C） |
|
速率控制烧结 (RCS)： |
包含 |
包含 |
|
热分析数据库： |
包含 |
包含 |
|
电恒温探头： |
包含 |
包含 |
|
低温附件： |
LN2，内部冷却器 |
LN2，内部冷却器 |
|
真空密闭设计： |
具备 |
具备 |
|
自动排空系统： |
可选 |
可选 |
|
OGS 除氧系统： |
可选 |
可选 |
|
* 规格取决于配置 |
应用：
广泛应用于玻璃、陶瓷、金属、建筑材料、复合材料、聚合物等材料的测量。

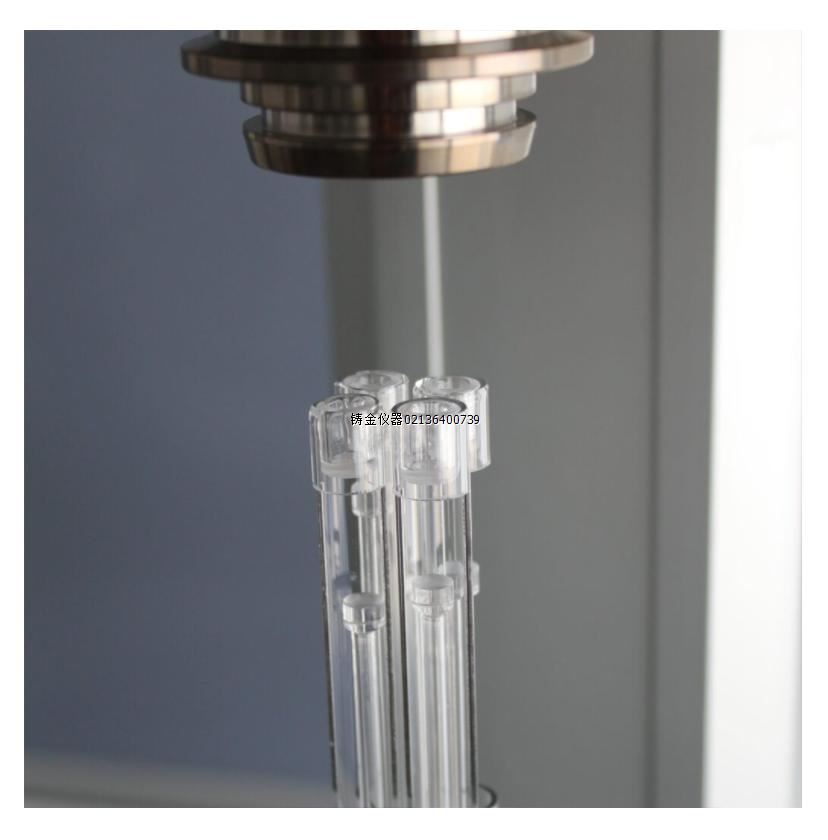

2、DIL L75 Quattro
热膨胀测量（ DIL ）是在特定的气氛和程序控温条件下，测量物质尺寸在可忽略负载下随温度变化而变化的过程，例如物质（陶瓷、玻璃、金属、复合材料、聚合物等）的膨胀或收缩测量。
林赛斯 L75 Quattro 四杆式热膨胀仪是一款特的仪器，专门为需要测量大量样品的客户而。
四杆式热膨胀仪配备了四个立的测量传感器，可以一次性同时测量四个立的样品，或者参照一个参考标准同时测量三个立的样品。因此，四杆式热膨胀仪的测试效率比常用的双杆式热膨胀仪高出三倍。
L75 Quattro 膨胀仪的另一个特点是 “多炉体” 选项。这允许用户在一个炉体仍处于冷却状态时，插入新样品并使用另一个炉体。
此外，四杆式热膨胀仪使用特的信号放大器，具备所有四个样品的自动零点设置功能，以及每个样品的手动推杆速度释放功能，这使得更换所有四个样品非常简便，并力求了高测量精度。
规格参数
|
类型 |
DIL L75 Quattro * |
|
|
温度范围： |
-180 °C - 500 °C / 700 °C / 1000 °C |
|
|
加热 / 冷却速率： |
0.01 K/min … 50 K/min（取决于炉体） |
|
|
样品支架： |
熔融石英，氧化铝＜ 1750 °C，石墨 |
|
|
样品长度： |
大 50 mm |
|
|
样品直径： |
大 7 mm |
|
|
测量范围： |
500 / 5000 µm |
|
|
分辨率： |
0.125 nm |
|
|
气氛： |
惰性，氧化，还原，真空，静态 / 动态 |
|
|
电子设备： |
集成式 |
|
|
接口： |
USB |
|
|
* 规格取决于配置 |
|
应用：
广泛应用于玻璃、陶瓷、金属、建筑材料、复合材料、聚合物等材料的测量。
（四）、LINSEIS林赛斯膨胀仪-DIL L76 推杆膨胀仪
热膨胀测量（ DIL ）是在特定的气氛和程序控温条件下，测量物质尺寸在可忽略负载下随温度变化而变化的过程，例如物质（陶瓷、玻璃、金属、复合材料、聚合物等）的膨胀或收缩测量。
林赛斯 DIL L76 水平膨胀仪系列的主要应用领域是测量陶瓷、砖块、瓷砖、瓷器和建筑材料的热膨胀系数（CTE），它还广泛用于陶瓷和金属行业的质量控制。
得益于灵活的炉体切换方式，DIL L76 水平膨胀仪覆盖了从室温到 1000 °C、1400 °C 和 1600 °C 的宽广温度范围。
测量系统由石英玻璃（高可达 1100 °C）或 Al2O3（高可达 1600 °C）制成。传感器是具有高精度和无限可变分辨率的 LVDT（线性可变差动变压器）。结合我们的林赛斯软件，该膨胀仪为标准质量控制中的热膨胀系数（CTE）测量提供了出色的解决方案。
规格参数：
|
类型 |
DIL L76 * |
||
|
温度范围： |
RT - 1600 °C |
接触力调整： |
– |
|
LVDT |
单杆 / 双杆热膨胀： |
– |
|
|
Delta L 分辨率： |
0.05 nm |
软化点检测： |
包含 |
|
测量范围： |
±2500 µm |
密度测定： |
可选 |
|
接触力： |
手动调整至 1 N |
L - DTA： |
可选 |
|
光学编码器 |
速率控制烧结(RCS）： |
可选 |
|
|
Delta L 分辨率： |
1 nm |
热分析数据库： |
可选 |
|
测量范围： |
±25000 µm |
电恒温探头： |
包含 |
|
自动样品长度 检测： |
具备 |
低温附件： |
LN2，内部冷却器 |
|
接触力控制： |
无 |
真空密闭设计： |
– |
|
接触力： |
手动调整高达 3 N |
自动排空系统： |
– |
|
多炉体配置： |
可选 |
OGS 除氧系统： |
– |
|
气体流量计： |
手动气体计量或质量流量控制器，可控制 1 种、3 种 或更多种气体 |
* 规格取决于配置 |
应用：
广泛应用于玻璃、陶瓷、金属、建筑材料、复合材料、聚合物等材料的测量。
