多功能声学成像仪Fluke ii910
产品简介
产品概述: Fluke ii910 多功能声学成像仪
装配 MecQ™模式的升级版Fluke ii910多功能声学成像仪，成为您检测气体泄漏、机械故障和局部放电的强大武器

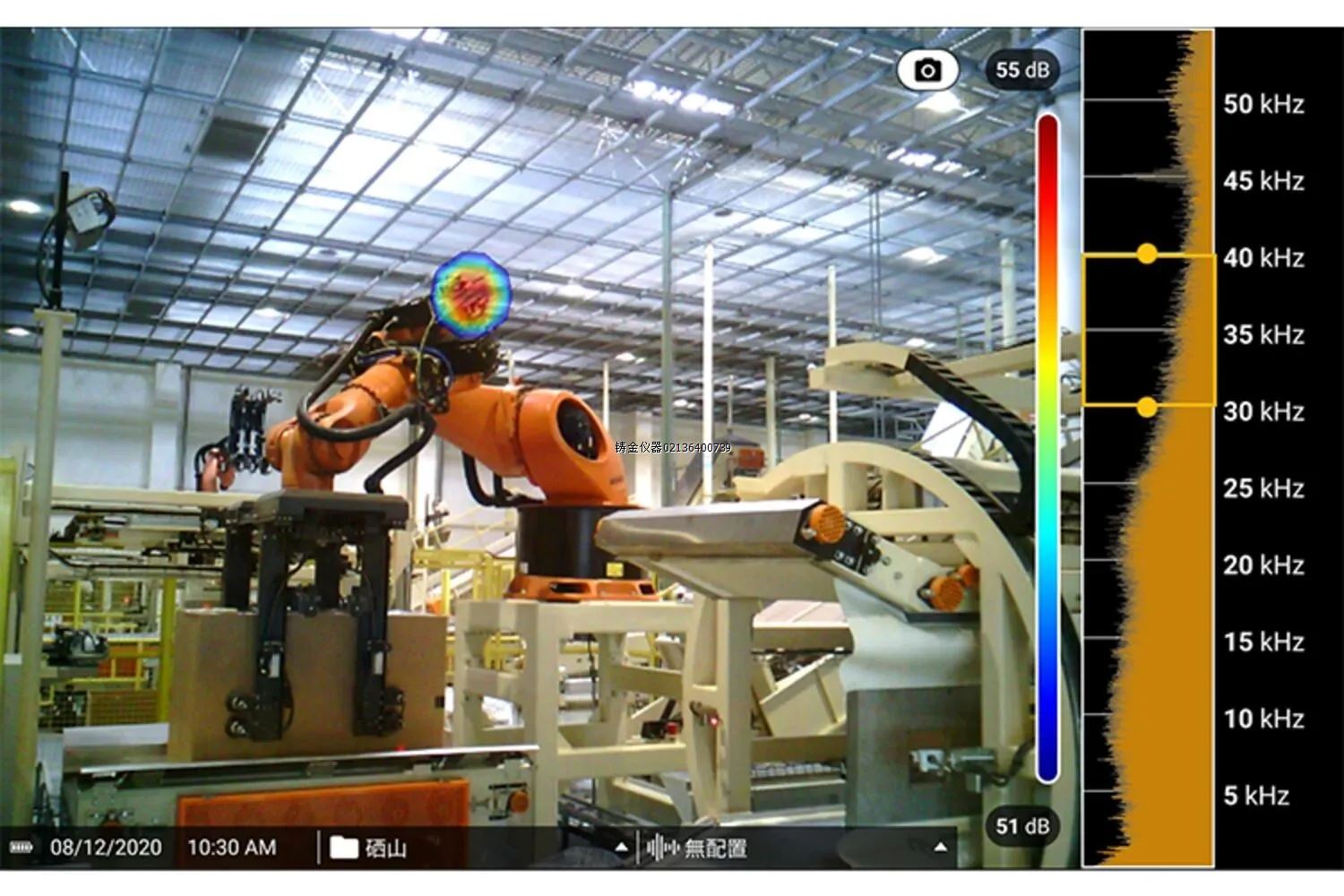

气体泄漏检测
对于工厂运维人员来说，压缩空气和真空系统中存在的泄漏会影响正常生产时间和运营利润。Fluke ii910 工业声学成像仪作为一款直观、易用的工具，通过超声波检测泄漏，即使在嘈杂的生产环境中也能工作。其利用麦克风阵列时间延迟来确定泄漏声音的源头，并在可见光图像上以彩色的SoundMap™显示泄漏位置，方便视觉定位。
Fluke ii910 声学成像仪能提高空气压缩机的使用价值、保证气动设备获得适当的气压、降低能源成本、缩短泄漏检测时间、提升生产线的可靠性，并使泄漏检测成为常规维护的一部分。
应用场景：
- 空气/二氧化碳管线泄漏
- 冷媒泄漏检测
- 罐体气密性检测
- 气压驱动关节泄漏
- 运输车连接处
- 空压机房泄漏
- 生产线气泄漏
- 配气室气体泄漏
机械故障检测

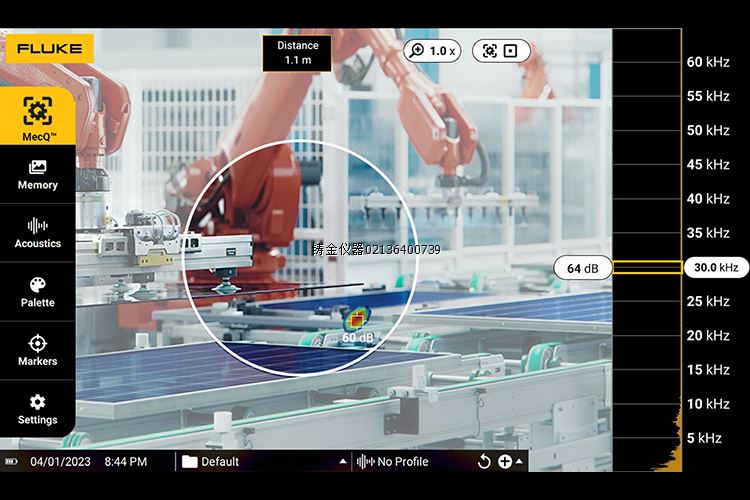

Fluke ii910 引入创新的 MecQ™ 技术，能远距离无接触式识别潜在的机械故障点，为大批量传送及输送机系统的维护提供了强大支持。。
面对运行中的大规模传动装置，传统的检测工具往往难以高效地检测轴承和传送系统的潜在问题。MecQ™技术可以通过检测和分析超声波信号，找出多个行业中潜在的轴承故障源，实现非接触式的初期探查。
应用场景：
- 大型传动系统
- 恶劣环境/传动装置运转作业
- 远距离探测
应用行业：
- 矿业与原材料运输
- 汽车与航天
- 制造与过程行业
- 能源化工
- 物流运输
- 食品饮料生产
局部放电检测
绝缘子、变压器、开关装置、高压电线等电气设备的局部放电是电力及配电运维团队密切关注的问题之一。局部放电的危害巨大，对于运维人员而言，需要确保及早、快速地发现问题。未被发现的局部放电可能会导致停电、火灾、爆炸或因弧闪而造成的人员伤亡，还可能导致高昂的事故成本。
使用ii910声学成像仪进行局部放电问题点的扫描和检测，能够非接触式的快速发现电气设备局部放电及电晕放电缺陷，提高运维团队的工作效率及安全指数，是一款具有成本效益、安全、高效且使用舒适的工具。
需要进行局部放电扫描的关键区域：
- 绝缘子
- 变压器
- 高压电线
- 开关装置
- 避雷器
- 母线
- 高压线圈
- 断路器
- 电容器
产品规格: Fluke ii910 多功能声学成像仪
|
传感器 |
|
|
频带 |
2 kHz 至 100 kHz |
|
检测范围 |
0.5 至 > 120 米（1.6 至 > 393 英尺）* |
|
视场 |
63 ° ± 5 ° |
|
额定帧速率 |
25 FPS |
|
*具体取决于环境条件 |
|
|
内置数码相机（可见光） |
|
|
视场角 (FOV) |
63 ° ± 5 ° |
|
对焦 |
固定透镜 |
|
缩放 |
3 x 数码变焦 |
|
显示屏 |
|
|
尺寸 |
7" LCD，带背光，阳光下清晰可读 |
|
分辨率 |
1280 x 800（1,024,000 像素） |
|
触摸屏 |
电容式 |
|
声像图 |
是，SoundMap™ 声像图 |
|
资产 ID |
基于资产 ID 标识的 QR 码 |
|
照片说明 |
多达 4 张照片说明供参考 |
|
信号源 |
显示单个或多个信号源 |
|
曲线图 |
预设捕获配置文件 |
|
图像存储 |
|
|
存储容量 |
内存可存储 999 个图片文件和 20 个视频文件 |
|
图像格式 |
可见光图像与 SoundMap™.JPG 或 .PNG 的混合图像 |
|
视频格式 |
可见光视频与 SoundMap™.MP4 的混合视频 |
|
视频时长 |
最长 5 分钟 |
|
数字导出 |
通过 USB-C 进行数据传输 |
|
声学测量 |
|
|
声压范围（典型） |
12.1 dB SPL 至 114.6 dB SPL ±1 dB SPL 2 kHz |
|
最大/最小 (dB) 自动增益 |
自动或手动，用户可选 |
|
频带选择 |
用户可选（通过用户预设或手动输入） |
|
软件 |
|
|
易于使用 |
直观的用户界面 |
|
趋势图 |
频标和 dB 刻度 |
|
点标记 |
图像中心点的噪音级 (dB) 读数 |
|
电池 |
|
|
电池（可现场更换、可充电） |
2 块可充电锂离子电池 |
|
电池续航时间 |
6 小时/电池（本产品含备用电池） |
|
电池充电时间 |
3 小时 |
|
电池充电系统 |
外置充电器 |
|
一般技术指标 |
|
|
标准调色板 |
3 种: 灰度、铁红色、蓝红色 |
|
工作温度 |
0 °C 至 40 °C（32 °F 至 104 °F） |
|
存放温度 |
-20 °C 至 70 °C（-4 °F 至 158 °F），不含电池 |
|
相对湿度 |
10% 至 95% 无冷凝 |
|
尺寸（高 x 宽 x 长） |
186 x 322 x 68 mm (7.3 x 12.7 x 2.7 in) |
|
重量（含电池） |
2.15 kg (4.74 lbs) |
|
防护等级 (IP) |
IP40 防护 |
|
自诊断通知 |
阵列运行状况检测，用于确定何时需对麦克风阵列进行维护 |
|
支持的语言 |
荷兰语、英语、芬兰语、法语、德语、意大利语、日语、韩语、波兰语、葡萄牙语、俄语、简体中文、西班牙语、瑞典语、繁体中文 |
|
符合 RoHS 指令 |
是 |
|
安全性 |
|
|
一般安全 |
IEC 61010-1 |
|
国际电磁兼容性 (EMC) |
IEC 61326-1：便携式电磁环境 IEC
61326-2-2 |
|
韩国 (KCC) |
A 类广播（工业广播&通信） |
|
美国 (FCC) |
47 CFR 15 B 子部分。按照第 15.103 条规定，本产品被视为豁免设备。 |
