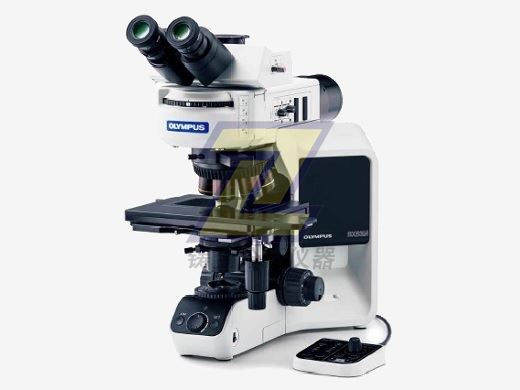

OLYMPUS BX53M奥林巴斯显微镜

首页产品中心

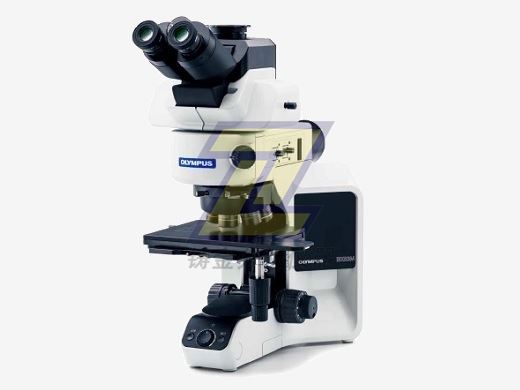

OLYMPUS BX53M奥林巴斯显微镜

产品简介

OLYMPUS BX53M奥林巴斯显微镜概述：

▲简化任务的高性能显微镜

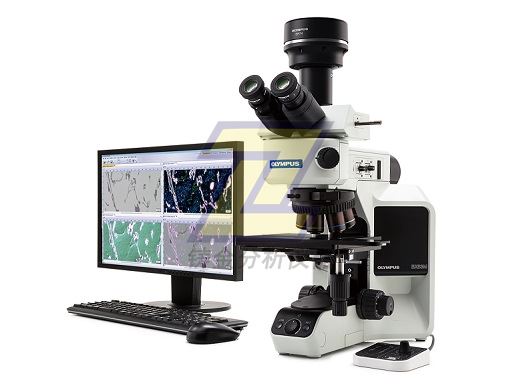

BX3M系列以模块化为设计理念，为各种材料科学和工业应用提供了多功能性。通过改进与PRECiV软件的集成，BX53M为标准显微镜和数字成像用户提供了从观察到报告创建的无缝工作流程。

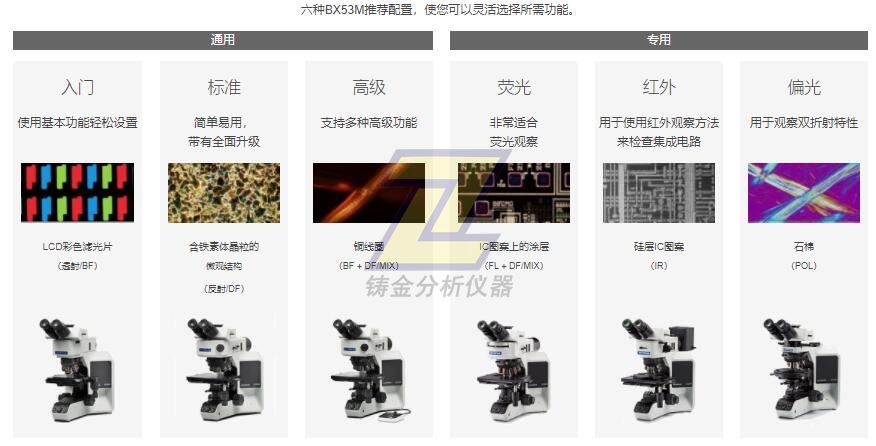

▲选择适合的型号：

六种BX53M推荐配置，使您可以灵活选择所需功能。

·通用：入门，标准，GJI

·专用：荧光，红外，偏光

·多种配置满足用户需求

·模块化设计，按自己的方式打造自己的系统

▲舒适且使用方便

借助精心设计且易于使用的控件，BX53M简化了复杂的显微镜检查任务。用户无需进行深入培训即可充分使用显微镜功能。BX53M简单、舒适的操作方式通过Z大限度减少人为错误而提高了可重复性。

·简易照明灯

·直观的显微镜控件

·快速找到焦点

·均匀一致的照明

·简便且符合人体工学的操作方式

·轻松恢复显微镜设置

·基本测量功能

▲功能

BX53M保持了传统显微镜检查的传统对比方法，如明场、暗场、偏光和微分干涉对比。随着新材料的开发，使用标准对比法检测缺陷的许多困难可以通过XJ的显微镜技术来解决，以实现更准确和可靠的检测。PRECiV图像分析软件中用于图像采集的新照明技术和选项为用户评估其样品和记录结果提供了更多选择。

·让不可见变为可见

·构建全对焦图像

·轻松移动全景载物台

·亮区和暗区均可采集

·可根据观察和分析偏好进行调整

·适用于各种样品

▲高性能光学器件

奥林巴斯开发高质量光学器件的历史，打造出了公认的光学质量记录和提供高测量准确度的显微镜。

·佳的光学性能

·稳定的色温和高强度白光LED照明

·支持JQ测量

·无缝拼接

OLYMPUS BX53M奥林巴斯显微镜配置：

非常可靠的模块化系统概念

从未如此简单

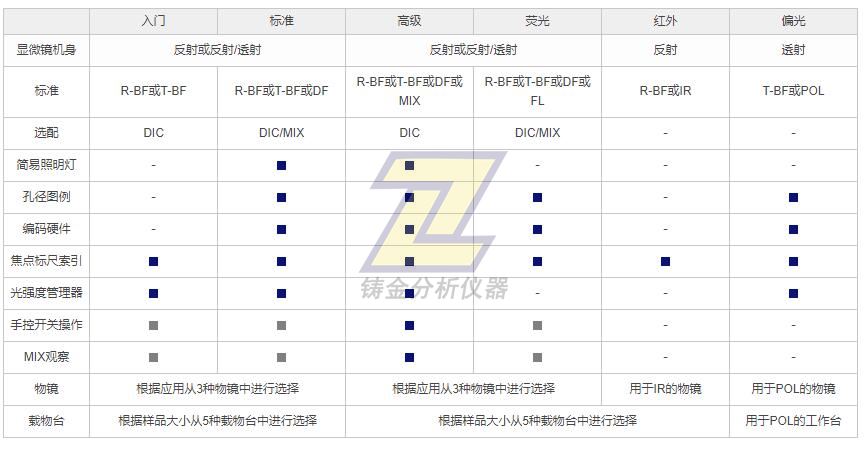

OLYMPUS BX53M奥林巴斯显微镜观察方法:

R-BF：明场（反射）

T-BF：明场（反射/透射）

DF：暗场

DIC：微分干涉对比/简易偏光

MIX：混合

FL：荧光

IR：红外

POL：偏光

*选择反射/透射显微镜机身时，可以使用T-BF。

■：标准

□：选配

OLYMPUS BX53M奥林巴斯显微镜材料科学配置示例：

模块化设计使得可以根据用户需求选择各种不同的配置。

以下是一些用于材料科学的配置示例。

BX53M反射光和反射光/透射光组合

BX3M系列中有两种类型的显微镜机身，一种仅用于反射光，另一种用于反射光和透射光。两种机身均可以配置手动、编码或电动部件。机身配备ESD功能，可保护电子样品。

BX53M IR组合:

IR物镜可用于半导体检查、测量和处理应用，需要通过硅成像才能看到图案。5倍至100倍红外（IR）物镜可通过近红外可见光波长进行色差校正。对于高放大倍率的工作，旋转LCPLNIR系列透镜的校正环可校正样品厚度引起的像差。使用单个物镜可以获得清晰的图像。

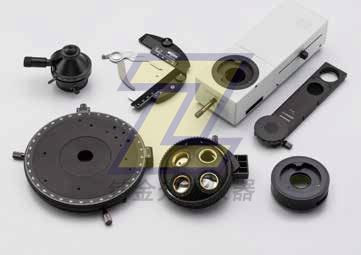

BX53M偏光组合:

BX53M偏光的光学器件为地质学家提供了适合高对比度偏光成像的工具。矿物识别、晶体光学特性研究和固体岩石剖面观察等应用，都可以得益于其系统稳定性和JQ的光学对准。

用于锥光镜/正交偏光观察的勃氏透镜:

使用U-CPA锥光镜观察附件后，正交偏光和锥光镜观察之间的切换简单而快捷。其可聚焦于清晰的后焦平面干涉图案。勃氏透镜视场光阑使其可以持续获取锐利而清晰的锥光图像。

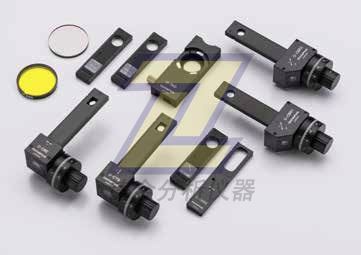

各种补色器和波片:

六种不同的补色器可用于测量岩石和矿物薄片的双折射。测量延迟水平为0至20λ。为了便于测量和获得高对比度图像，可以使用Berek和Senarmont补色器，它们可以改变整个视野的延迟水平。

补色器测量范围：

补色器	测量范围	主要应用
厚Berek（U-CTB）	0至11,000nm （20λ）	高延迟水平测量（R*>3λ）（晶体、高分子、纤维等）
Berek（U-CBE）	0至1,640nm （3λ）	延迟水平测量（晶体、高分子、生物体等）
Senarmont补色器（U-CSE）	0至546nm （1λ）	延迟水平测量（晶体、生物体等）图像对比增强（生物体等）
Brace-Koehler补色器 1/10λ（U-CBR1）	0至55nm （1/10λ）	低延迟水平测量（生物体等）图像对比增强（生物体等）
Brace-Koehler补色器 1/30λ（U-CBE2）	0至20nm （1/30λ）	图像对比测量（生物体等）
石英楔（U-CWE2）	500至2,200nm （4λ）	延迟水平近似测量（晶体、高分子等）

*R = 延迟水平
为了使测量更准确，建议将补色器（U-CWE2除外）与干涉滤光片45-IF546一起使用。

OLYMPUS BX53M奥林巴斯显微镜功能：
n让不可见变为可见-MIX观察

BX53M的MIX观察技术将传统照明方法与暗场照明相结合。使用MIX滑块时，其LED光环会在样品照射出定向暗场。这与传统的暗场效果类似，但可以选择LED象限，以便从不同角度引导光线。这种定向暗场和明场、荧光或偏光的组合称为MIX照明，尤其有利于突出缺陷以及区分凸起表面和凹陷。

n构建全对焦图像：EFI

PRECiV软件中的景深扩展成像（EFI）功能可捕获高度超过物镜聚焦深度的样品图像，并将其堆叠在一起，以构建全对焦图像。EFI可以使用手动或电动Z轴进行，能够构建高度图，便于结构可视化。在PRECiV Desktop脱机时，也可以构建EFI图像。

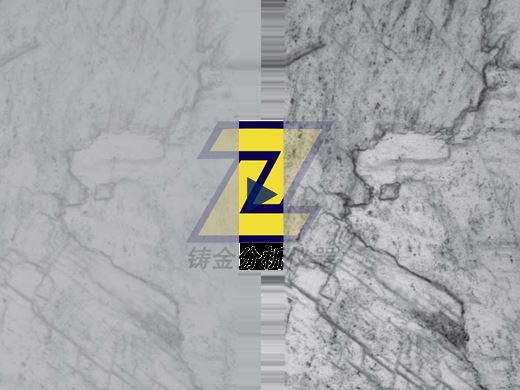

n亮区和暗区均可采集：HDR

借助图像处理方法，高动态范围（HDR）调整图像内的亮度差异，以减少眩光。HDR提高了数字图像的视觉质量，有助于生成报告。

n轻松移动全景载物台：即时MIA

现在，只需移动手动载物台上的XY旋钮，即可轻松快速拼接图像；无需电动载物台。PRECiV软件使用图案识别生成全景图像，为用户提供比单帧更宽的视野。

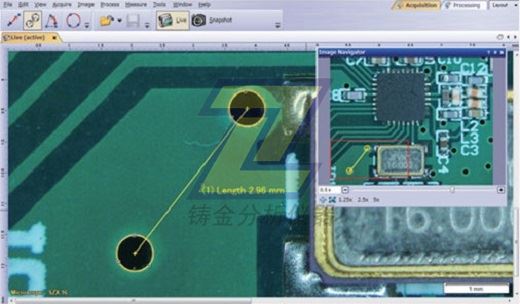

n多样化的测量功能

=常规或基本测量功能

PRECiV提供了各种测量功能，使得用户可以轻松地从图像中获得有用的数据。对于质量控制和检查，通常需要图像的测量特征。所有级别的PRECiV许可证都包含交互测量功能，例如距离、角度、矩形、圆形、椭圆和多边形。所有测量结果与图像文件保存在一起，以供进一步记录。

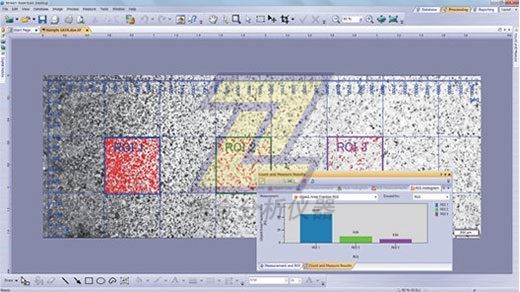

=计数和测量

目标检测和尺寸分布测量是数字成像中重要的应用之一。PRECiV集成了一个检测引擎，该引擎利用阈值方法将目标（例如颗粒、划痕）与背景可靠分离。

=材料科学解决方案

PRECiV为复杂图像分析提供了直观、以工作流程为导向的界面。单击按钮后，可以快速、准确地执行复杂的图像分析任务，且符合Z常见的行业标准。随着重复任务处理时间的显著减少，材料科学家可以专注于分析和研究。可随时轻松执行夹杂物和截距图的模块化插件。

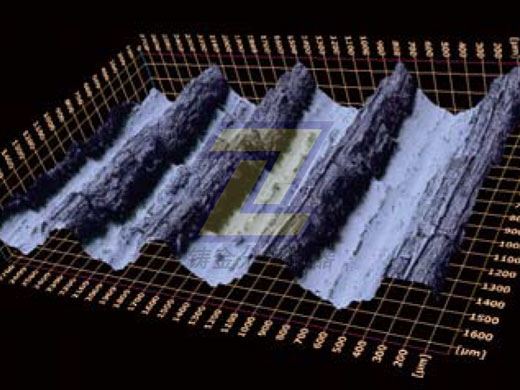

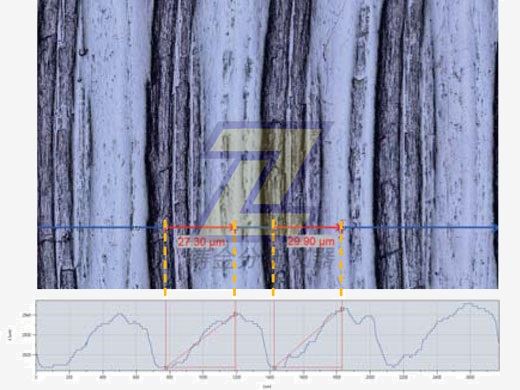

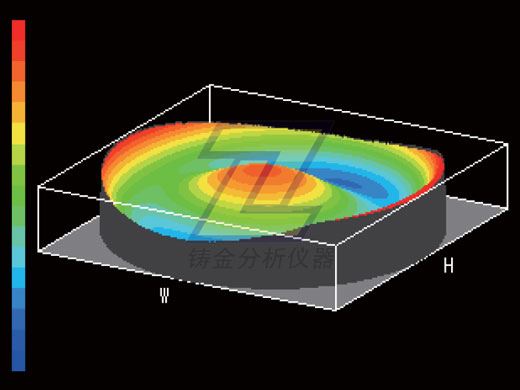

=3D样品测量

当使用外部电动聚焦驱动器时，可以快速捕获并以3D显示EFI图像。获取的高度数据可用于对轮廓进行3D测量或单视图图像中的3D测量。

图像清晰：

高数值孔径和长工作距离相结合

物镜对显微镜的性能至关重要。

MXPLFLN物镜通过同时实现数值孔径和工作距离Z大化，为MPLFLN系列落射式照明成像增加了深度。放大20倍和50倍时，分辨率越高，通常意味着工作距离越短，这会迫使样品或物镜在物镜交换过程中缩回。在许多情况下，MXPLFLN系列的3 mm工作距离消除了这一问题，使检查速度更快，物镜碰到样品的可能性更小。

出色的光学性能

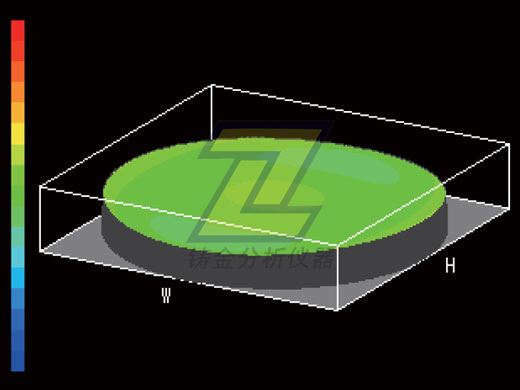

波前像差控制

物镜的光学性能直接影响观察图像的质量和分析结果。奥林巴斯UIS2高放大倍率物镜专用于尽可能降低波前像差，实现可靠的光学性能。

稳定的色温：

高强度白光LED照明

BX53M将高强度白色LED光源用于反射光和透射光。无论亮度如何，LED灯均保持稳定的色温。LED灯提供、耐用的照明，是检查材料科学应用的LX选择。

支持测量

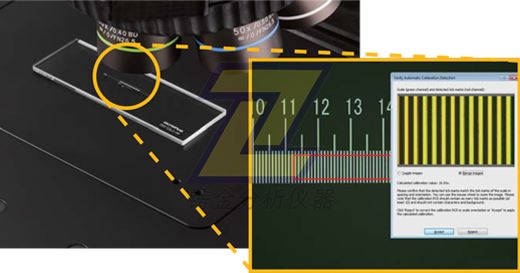

自动校准

与数字显微镜类似，使用PRECiV时可以进行自动校准。自动校准消除了校准过程中的人为变化，从而实现更可靠的测量。自动校准使用的算法可以根据多个测量点的平均值自动计算正确的校准。这Z大限度地减少了不同操作员引入的差异，并保持了一致的准确性，提高了定期验证的可靠性。

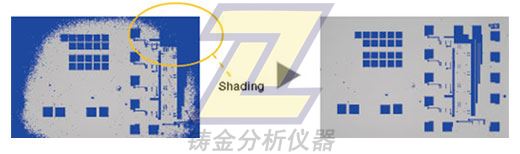

无缝拼接：

图像阴影校正

PRECiV软件具有阴影校正功能，以适应图像角落周围的阴影。当与强度阈值设置一起使用时，阴影校正可以提供更的分析。

BX53M通用建议配置规格:

			入门		标准		GJI
光学系统			UIS2光学系统（无限远校正）
主要装置	显微镜机身		BX53MRF-S （反射）	BX53MTRF-S （反射/透射）	BX53MRF-S （反射）	BX53MTRF-S （反射/透射）	BX53MRF-S （反射）	BX53MTRF-S （反射/透射）
	焦点		冲程：25mm 每一圈的精细冲程：100μm Z小刻度：1μm 带上限位器，粗手柄扭矩调整
	Z大标本高度		反射：65mm（不带垫片），105mm（带BX3M-ARMAD）反射/透射：35mm（不带垫片），75mm（带BX3M-ARMAD）
	观察镜筒	宽视野（F.N.22）	U-TR30-2-2 倒置：三目镜筒
	照明	反射光透射光	BX3M-KMA-S 白光LED灯、BF/DIC/POL/MIX FS、AS（带定心机械装置）、BF/DF联锁		BX3M-RLAS-S 编码，白光LED灯、BF/DF/DIC/POL/MIX FS、AS（带定心机械装置）、BF/DF联锁
			－	BX3M-LEDT 白光LED灯 Abbe//长工作距离聚光镜	－	BX3M-LEDT 白光LED灯 Abbe//长工作距离聚光镜	－	BX3M-LEDT 白光LED灯 Abbe//长工作距离聚光镜
	物镜转盘		U-5RE-2 用于BF：五元件		U-D6BDRE 用于BF/DF：六元件			U-D6BDRES-S 用于BF/DF：六元件，编码
	目镜（F.N.22）		WHN10 WHN10X-H
	MIX观察		－					BX3M-CB 控制箱 BX3M-HS 手控开关 U-MIXR-2 MIX滑块，用于反射光观察 U-MIXRCBL 用于MIXR的电缆
	聚光镜（长工作距离）		－	U-LWCD	－	U-LWCD	－	U-LWCD
	电源线缆		UYCP（x1）					UYCP（x2）
	重量		反射：约15.8kg（显微镜机身7.4kg）反射/透射：约18.3kg（显微镜机身7.6kg）
物镜	MPLFLN套装		MPLFLN5X、10X、20X、50X、100X BF/POL/FL观察		－
	MPLFLN BD套装		－		MPLFLN5XBD、10XBD、BD、50XBD、100XBD BF/DF/DIC/POL/FL观察
	MPLFLN-BD、LMPLFLN-BD套装		－		MPLFLN5XBD、10XBD、LMPLFLN20XBD、50XBD、100XBD BF/DF/DIC/POL/FL观察
	MPLFLN-BD、MXPLFLN-BD、LMPLFLN-BD套装		－		MPLFLN5XBD、10XBD、MXPLFLN20XBD、50XBD、LMPLFLN20XBD、50XBD、100XBD BF/DF/DIC/POL/FL观察
载物台（X x Y）	76mm x 52mm套装		U-SVRM、U-MSSP 同轴右手柄载物台/76（X）× 52（Y）mm，带扭矩调整
	100mm x 100mm套装		U-SIC4R2、U-MSSP4 大号同轴右手柄载物台/100（X）x 100（Y）mm，Y轴带锁定机械装置
	100mm x 100（G）mm套装		U-SIC4R2、U-MSSPG 大号同轴右手柄载物台/100（X）x 100（Y）mm，Y轴带锁定机械装置（玻璃板）
	150 mm x 100 mm套装		U-SIC64、U-SHG、U-SP64 大号同轴右手柄载物台/150（X）x 100（Y）mm，带扭矩调整，Y轴带锁定机械装置
	150 mm x 100（G）mm套装		U-SIC64、U-SHG、U-SPG64 大号同轴右手柄载物台/150（X）x 100（Y）mm，带扭矩调整，Y轴带锁定机械装置（玻璃板）
选配	MIX观察套装*		BX3M-CB、BX3M-HS、U-MIXR-2、U-MIXRCBL				－
	DIC*		U-DICR
	中间镜筒		U-CA、U-EPA2、U-TRU
	滤光片		U-25ND6、U-25ND25、U-25LBD、U-25LBA、U-25Y48、U-AN360-3、U-AN360P、U-PO3、U-POTP3、U-25IF550、U-25L42、U-25、U-25FR
	聚光镜滤光片		43IF550-W45、U-POT
	载物台板		U-WHP64、BH2-WHR43、BH2-WHR54、BH2-WHR65、U-WHP2
	样品托架		U-HRD-4、U-HLD-4、U-HRDT-4、U-HLDT-4
	手柄橡胶		U-SHG、U-SHGT

*无法与U-5RE-2搭配使用

BX53M/BXFM ESD装置:

物品	显微镜机身	BX53MRF-S、BX53MTRF-S
	照明灯	BX3M-KMA-S、BX3M-RLA-S、BX3M-URAS-S、BX3M-RLAS-S
	物镜转盘	U-D6BDREMC、U-D6BDRES-S、U-D6RE-ESD、U-D5BDREMC-ESD、U-5RES-ESD
	载物台	U-SIC4R2、U-MSSP4
BX53M专用建议配置规格：

				荧光		红外	偏光
光学系统				UIS2光学系统（无限远校正）
主要装置	显微镜机身			BX53MRF-S （反射）	BX53MTRF-S （反射/透射）	BX53MRF-S （反射）	BX53MTRF-S （反射/透射）
	焦点			冲程：25mm 每一圈的精细冲程：100μm Z小刻度：1μm 带上限位器，粗手柄扭矩调整
	Z大标本高度			反射：65mm（不带垫片），105mm（带BX3M-ARMAD）反射/透射：35mm（不带垫片），75mm（带BX3M-ARMAD）
	观察镜筒	宽视野（F.N.22）		U-TR30-2 倒置：三目镜筒		U-TR30IR 倒置：IR三目镜筒	U-TR30-2 倒置：三目镜筒
		偏光中间附件（U-CPA）	勃氏透镜	－		－	可对焦
			勃氏透镜视场光阑	－		－	Ø3.4mm直径（固定）
			接合或分离正交偏光和锥光镜观察之间的勃氏透镜切换	－		－	滑块位置 ● 向内滑块位置 ○ 向外
			分析仪插槽	－		－	带插槽的可旋转分析仪（U-AN360P-2）
	照明	反射光	FL观察	BX3M-URAS-S 编码通用反射光，4位镜组转台，（标准：U-FWUS、U-FWBS、U-FWGS、U-FBF等），带FS、AS（带定心机械装置），带快门机械装置		－	－
			IR观察	－		BX3M-RLA-S 100W卤素灯，适用于IR、BF/IR、AS（带定心机械装置） U-LH100IR（包括12V 10W HAL-L） 100W卤素灯光源，适用于IR TH4-100 100W电源 TH4-HS 手控开关 U-RMT 延长线	－
		透射光	POL观察	－		－	BX3M-LEDT 白光LED灯 Abbe//长工作距离聚光镜
	物镜转盘			U-D6BDRES-S 用于BF/DF：六元件，编码		U-5RE-2 用于BF：五元件	U-P4RE 四元件，可定心可连接部件可以使用板转接器（U-TAD）连接的1/4波长延迟板（U-TAD）、色板（U-TP530）和各种补色器
	目镜（F.N.22）			WHN10X
				WHN10X-H			CROSS-WHN10X
	镜组			U-FDF 适用于DF U-FBFL 适用于BF，内置ND滤光片 U-FBF 适用于BF，ND滤光片可分离 U-FWUS 适用于紫外光-FL U-FWBS 适用于蓝光-FL U-FWGS 适用于绿光-FL		－
	滤光片/偏光镜/分析仪			U-25FR 透雾滤光片		U-BP1100IR/U-BP1200IR 适用于IR的带通滤光片	43IF550-W45 绿色滤光片
				U-POIR 适用于IR的反射偏光镜滑块		U-AN360IR 适用于IR的可旋转分析仪滑块	U-AN360P-2 表盘可360°旋转可旋转Z小角度0.1°
	聚光镜			U-LWCD 长工作距离		－	U-POC-2 消色差透镜无应力聚光镜。可360°旋转的偏光镜，摇出式消色差顶面透镜。位置“0°”处的锁定光圈可调节。 NA 0.9（顶面透镜向内）/NA 0.18（顶面透镜向外）孔径光阑隔板：直径可调，2mm至21mm
	滑块/补色器			－			U-TAD 滑块（板转接器）
							U-TP530 色板 U-TP137 1/4波长延迟板
	电源线缆			UYCP（x1）		UYCP（x2）	UYCP（x1）
	重量			反射：约15.8kg（显微镜机身7.4kg）	反射/透射：约18.3kg（显微镜机身7.6kg）	约18.9kg（显微镜机身7.4kg）	约16.2kg（显微镜机身7.6kg）
反射FL光源	光导			U-LGPS、U-LLGAD、U-LLG150，光导套装		－	－
	汞灯			U-LH100HGAPO1-7、USH-103OL（x2）、U-RFL-T、U-RCV 汞灯套装		－	－
物镜	MPLFLN套装			MPLFLN5X、10X、20X、50X、100X BF/DIC/POL/FL观察		－	－
	MPLFLN BD套装			MPLFLN5XBD、10XBD、BD、50XBD、100XBD BF/DF/DIC/POL/FL观察		－	－
	MPLFLN-BD、LMPLFLN-BD套装			MPLFLN5XBD、10XBD、LMPLFLN20XBD、50XBD、100XBD BF/DF/DIC/POL/FL观察		－	－
	MPLFLN-BD、MXPLFLN-BD、LMPLFLN-BD套装			MPLFLN5XBD、10XBD、MXPLFLN20XBD、50XBD、LMPLFLN20XBD、50XBD、100XBD BF/DF/DIC/POL/FL观察		－	－
	IR套装			－		LMPLN5XIR、10XIR、LCPLN20XIR、50XIR、100XIR IR观察	－
	POL套装			－		－	UPLFLN4XP、10XP、20XP、40XP POL观察
载物台（X x Y）	76mm x 52mm套装			U-SVRM、U-MSSP 同轴左手柄载物台/76（X）× 52（Y）mm，带扭矩调整
	100mm x 100mm套装			U-SIC4R2、U-MSSP4 大号同轴左手柄载物台/100（X）x 100（Y）mm，Y轴带锁定机械装置
	100mm x 100（G）mm套装			U-SIC4R2、U-MSSPG 大号同轴右手柄载物台/150（X）x 100（Y）mm，Y轴带锁定机械装置（玻璃板）
	150 mm x 100 mm套装			U-SIC64、U-SHG、U-SP64 大号同轴右手柄载物台/150（X）x 100（Y）mm，带扭矩调整，Y轴带锁定机械装置
	150 mm x 100（G）mm套装			U-SIC64、U-SHG、U-SPG64 大号同轴右手柄载物台/150（X）x 100（Y）mm，带扭矩调整，Y轴带锁定机械装置（玻璃板）
	POL套装			－			U-SRP+U-FMP 偏光可旋转载物台 + 机械载物台
选配	MIX观察套装*			BX3M-CB、BX3M-HS、U-MIXR-2、U-MIXRCBL
	DIC*			U-DICR
	中间镜筒			U-CA、U-EPA2、U-TRU
	滤光片			U-25ND6、U-25ND25、U-25LBD、U-25LBA、U-25Y48、U-AN360-3、U-AN360P、U-PO3、U-POTP3、U-25IF550、U-25L42、U-25、U-25FR
	聚光镜滤光片			43IF550-W45、U-POT
	载物台板			U-WHP64、BH2-WHR43、BH2-WHR54、BH2-WHR65、U-WHP2
	样品托架			U-HRD-4、U-HLD-4、U-HRDT-4、U-HLDT-4
	手柄橡胶			U-SHG、U-SHGT

*无法与U-5RE-2搭配使用
